【產品介紹】LT3094 超高PSRR負線性穩壓器

安馳科技LT3094ADI安馳科技LT3094ADI安馳科技LT3094ADI安馳科技LT3094ADI



產品詳情

LT®3094 是一款高性能低壓差負線性穩壓器,採用 ADI 公司的超低雜訊和超高 PSRR 架構,專為雜訊敏感型應用供電而設計。

該元件可輕鬆並聯,以進一步降低雜訊、增加輸出電流並在PCB上傳播熱量。



LT3094 可在一個典型的 235mV 壓差電壓條件下提供 500mA 電流。工作靜態電流標稱值為 2.35mA,在停機模式中降至 3μA。



該元件的寬輸出電壓範圍(0V至–19.5V)誤差放大器以單位增益工作,提供幾乎恆定的輸出雜訊、PSRR、帶寬和負載調整率,與程式設計輸出電壓無關。



其他特性包括雙極性使能引腳、可程式設計電流限制、快速啟動能力和用於指示輸出電壓調節的可程式設計電源良好。



該穩壓器集成了一種跟蹤功能來控制上游電源,以在 LT3094 兩端維持一個恆定電壓,從而最大限度地降低功耗並優化 PSRR。



LT3094 可採用一個最小值為 10μF 的陶瓷輸出電容器來保持穩定。內置保護包括帶折返的內部電流限制和帶遲滯的熱限制。

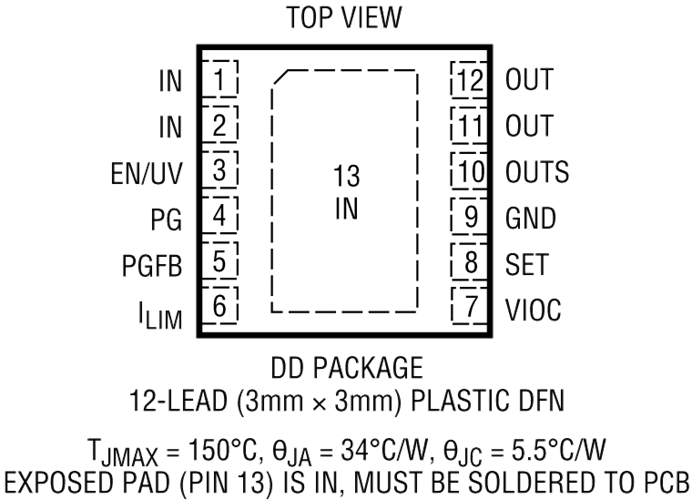

LT3094 採用耐熱性能增強型 12 引腳 MSOP 封裝和 3mm × 3mm DFN 封裝。



應用

  • 射頻和精密電源

  • 極低雜訊儀器

  • 高速/高精度數據轉換器

  • 醫療應用:診斷和成像

  • 用於開關電源的後置穩壓器



特點和優勢

  • 超低有效值雜訊:0.8μV有效值 (10Hz 至 100kHz)

  • 超低點雜訊:10kHz 時為 2.2nV/√Hz

  • 超高公共磁比:1MHz 時為 74dB

  • 輸出電流:500mA

  • 寬輸入電壓範圍:–1.8V 至 –20V

  • 單電容可改善雜訊和 PSRR

  • 100μA SET 引腳電流:±1% 初始精度

  • 單電阻器程式設計輸出電壓

  • 可程式設計電流限制

  • 低壓差:235mV

  • 輸出電壓範圍:0V 至 –19.5V

  • 可程式設計電源良好和快速啟動

  • 雙極性精密使能/UVLO 引腳

  • VIOC 引腳控制上游穩壓器,以最大限度地降低功耗並優化 PSRR

  • 最小輸出電容器:10μF 陶瓷

  • 12 引腳 MSOP 和 3mm × 3mm DFN 封裝
