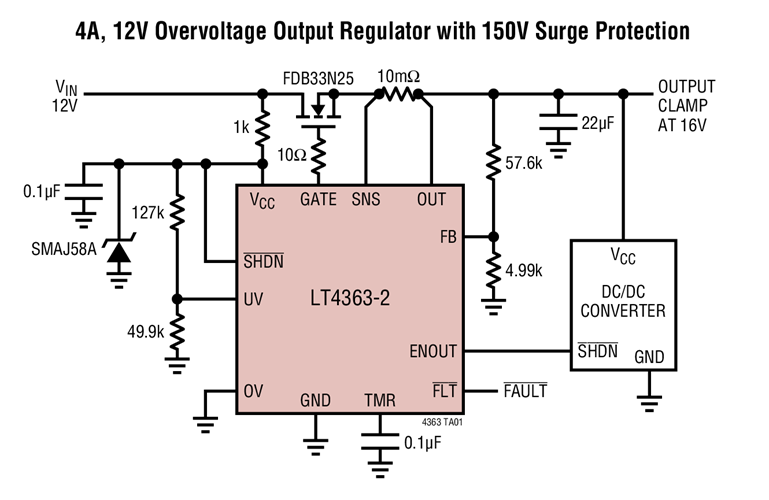

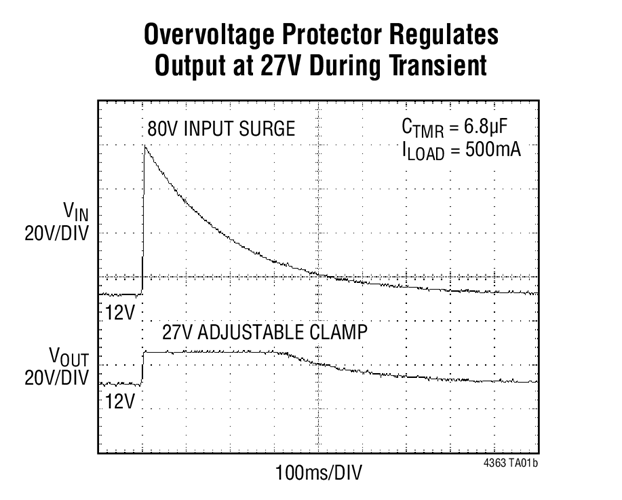

LT4363 突波抑制器可保護負載免受高電壓瞬變的影響。它通過控制外部 N 通道 MOSFET 的柵極以在過壓過程中（例如車輛中的負載突降）調節輸出。輸出被限制在一個安全值，允許負載繼續工作。LT4363 還監視 SNS 和 OUT 引腳之間的壓降，以針對過流故障提供保護。一個內部放大器將電流檢測電阻兩端的電壓限制為 50mV。在任一故障條件下，定時器的啟動與 MOSFET 應力成反比。在定時器到期之前，FLT 引腳拉低以警告即將斷電。如果這種情況持續存在，則 MOSFET 關閉。LT4363-1 在復位之前保持關斷狀態，而 LT4363-2 則在一個冷卻周期之後重新啟動。
兩個精密比較器可以監視輸入電源的過壓 （OV） 和欠壓（UV） 情況。當電位低於UV閾值時，外部MOSFET保持關斷狀態。如果輸入電源電壓高於OV閥值，則不允許MOSFET重新接通。採用背靠背 MOSFET 可用於代替肖特基二極管提供反向輸入保護，從而降低壓降和功率損耗。一個停機引腳在停機期間將靜態電流減小至 7μA 以下。
應用
-
汽車/航空電子突波保護
-
熱插拔™/帶電插拔
-
用於電池供電系統的高壓開關
-
本質安全應用
特點和優點
-
通過 VCC 箝位承受超過 80V 的浪湧
-
寬工作電壓範圍：4V 至 80V
-
可調輸出箝位電壓
-
快速過流限制：小於 5μs
-
反向輸入保護至 –60V
-
可調UV/OV比較器門限
-
7μA 低停機電流
-
關斷引腳可承受 –60V 至 100V
-
可調故障定時器
-
控制 N 溝道 MOSFET
-
故障期間小於 1% 的重試佔空比 LT4363-2
-

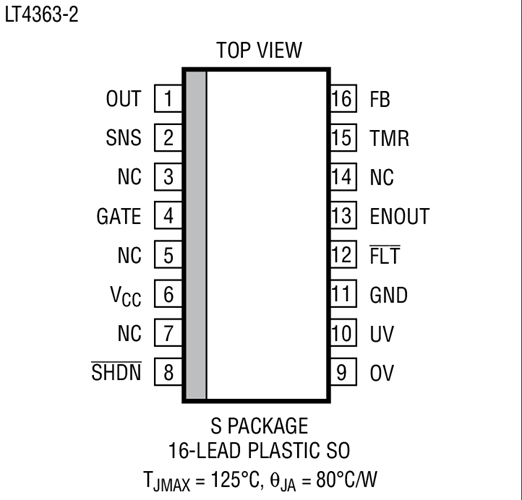

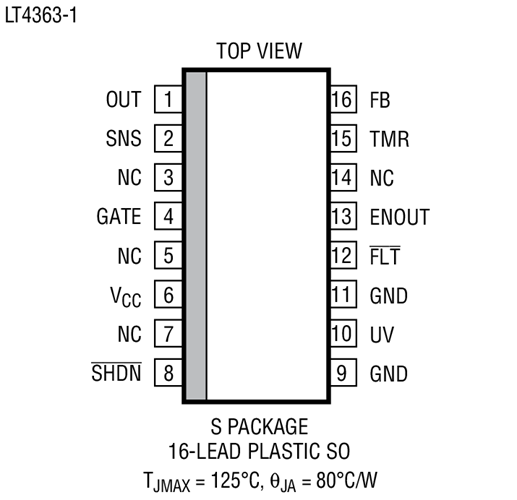

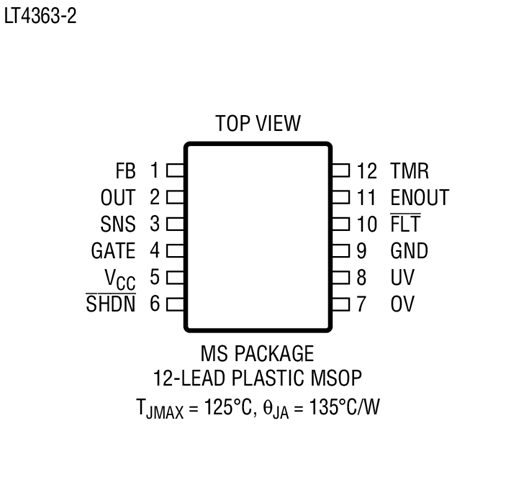

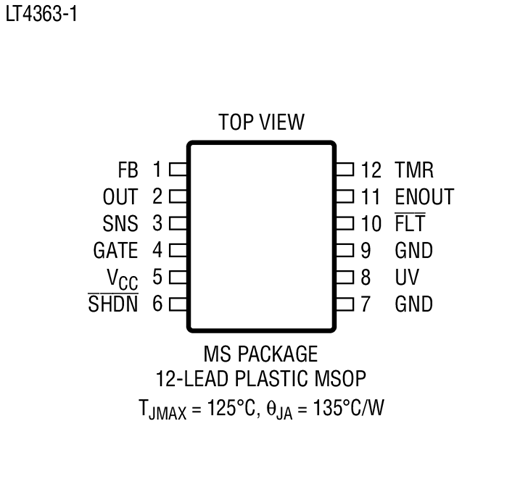

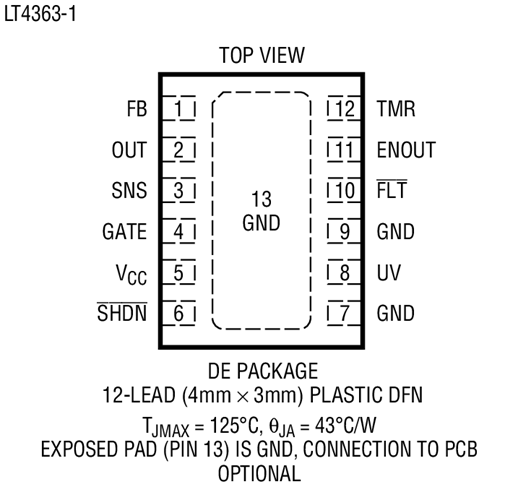

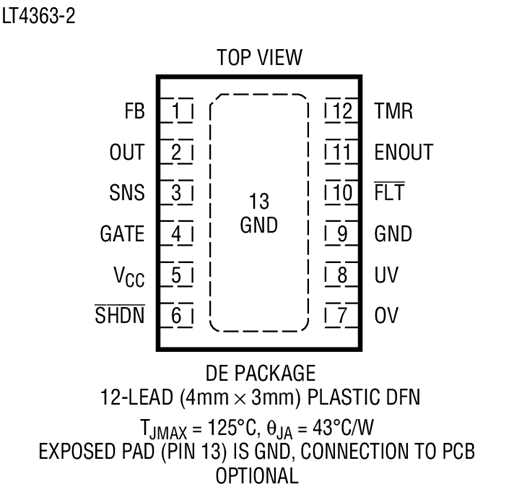

採用 12 引腳 （4mm × 3mm） DFN、12 引腳 MSOP 或 16 引腳 SO 封裝
