【產品介紹】ADIN2299 RapID第 2 代網路介面

ADIN2299ADIN2299ADIN2299ADIN2299ADIN2299

產品詳情

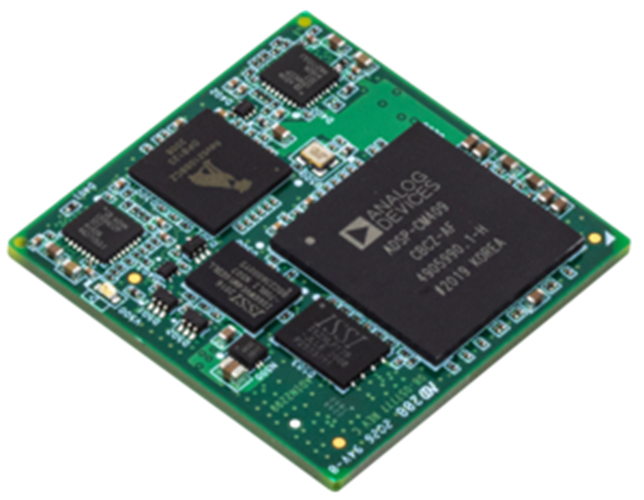

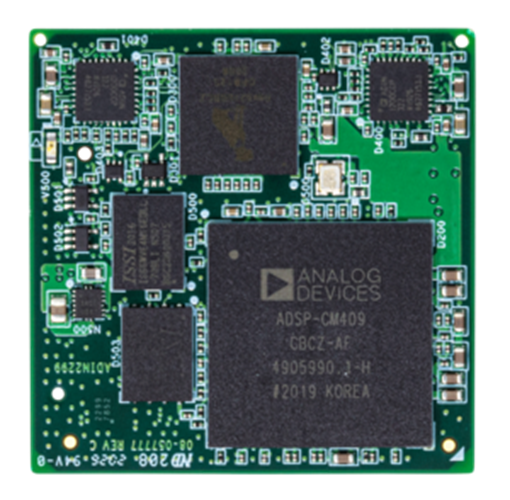

ADIN2299是一款完整的預測試解決方案，可管理應用處理器的工業協定和網路流量。

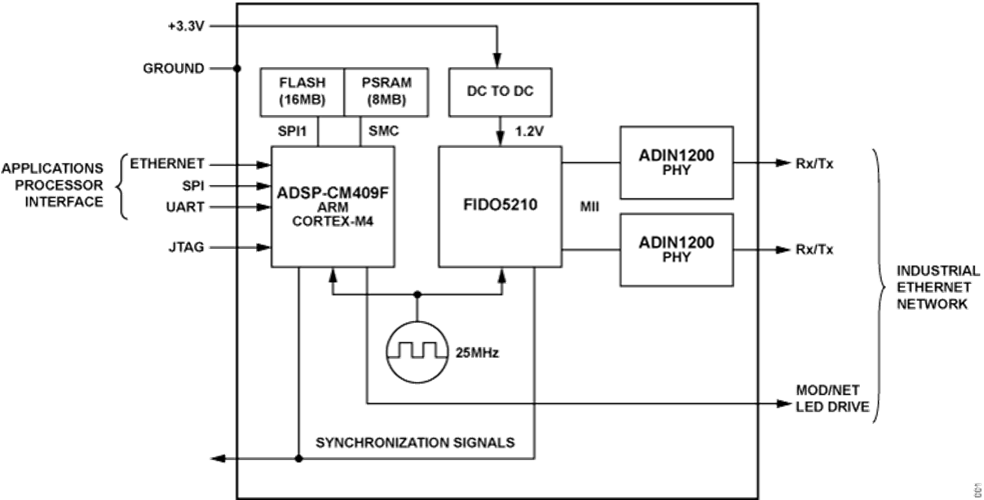

該模組包含參與 Ether-CAT、PROFINET 即時 （RT） 和同步即時 （IRT®）、EtherNet/IP 網路所需的一切，包括通訊控制器、協定棧、快閃記憶體、RAM、跟隨控制器和物理層 （PHY）。應用處理器透過通用異步接收器發射器 （UART）、串行外設介面 （SPI） 或乙太網介面進行連接。

在軟體層，應用處理器連接到統一介面，因此無需更改應用處理器軟體即可使用支援的工業協定。ADIN2299平台經過預認證，因此現場設備可以在任何受支持的工業乙太網網路中工作。



產品亮點

  • 多協議支援

  • 小尺寸，適合嵌入式應用

  • 低功耗和低延遲

  • 強大的網路監管確保通過 PROFINET 網路負載 3 級




應用

  • 工廠和過程自動化

  • 運動控制

  • 建築自動化

  • 運輸



特點和優勢



  • 可配置的工業協議支援

  • 普羅菲特RT（B類）

  • PROFINET IRT（C類）：即將推出

  • 帶 DLR 的 EtherNet/IP

  • 乙太貓

  • 莫德布斯

  • 所有方案均經過預認證

  • 可配置的應用處理器介面

  • UART：115，200 基點至 1，000，000 基點

  • 10 Mbps 或 100 Mbps 乙太網

  • SPI 跟隨器：10 MHz 最大時鐘

  • I2C、QSPI 和 CAN：未來選項

  • 工業乙太網介面符合 IEEE 802.3、10Base 或 100Base 傳輸半雙工和全雙工

  • 3.3 V 單電源，840 mW

  • 週期時間低至 1 ms（週期時間因協定、鏈路類型和應用數據而異）

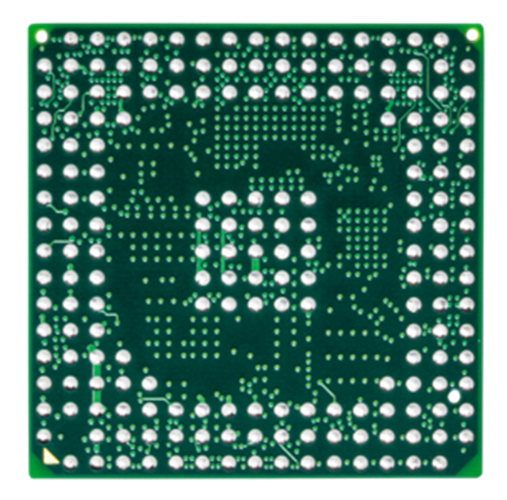

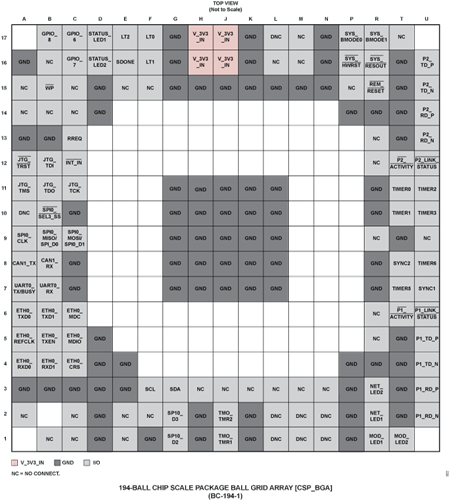

  • 194 引腳晶元級封裝 BGA 外形

  • 符合 RoHS 3 標準

  • –40°C 至 +85°C 工業溫度範圍

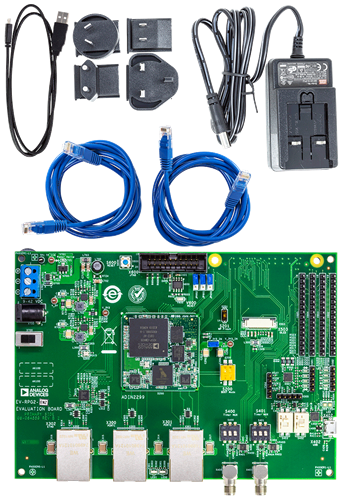

評估套件 (1)

EV-RPG2

RapID 平台第 2 代

EV-RPG2

產品詳情



本使用者指南介紹如何設置評估套件提供的硬體，建立鏈路類型特定的主機連接，以及如何將評估板連接到工業乙太網路。

EV-RPG2板的操作因工業乙太網協定而異，ADI Chronous開發人員門戶上提供了每種協定的單獨使用者指南。

EV-RPG2 評估套件提供從主機處理器到可程式設計邏輯控制器 （PLC） 或基於PC的工具的通訊路徑的端到端評估。

EV-RPG2 評估套件可以在將網路介面集成到終端現場設備之前完全驗證主機處理器和 PLC 之間的通訊路徑。

評估套件選項

  • EtherCAT： EV-RPG2-ECZ

  • EtherNet/IP： EV-RPG2-ENZ

  • Profinet： EV-RPG2-PNZ
