【產品介紹】ADMX3652 六位半雙通道電表

Q：為什麼叫做六位半？

A：六位半是指DMM的第一位可以顯示0,1,+,-，所以被稱為六位半。


產品介紹


DMM六位半數位萬用電表（DMM）常用在實驗室的除錯工具，雖然具備高解析度的出色效能和可靠度，但也有體積大、笨重，系統整合難度高的缺點。

ADI因應客戶需求，推出EVAL-ADMX3652六位半電表DVM評估板模組，體積比名片小，僅擷取DMM中的電壓量測模式，可輕易達成高效、穩定、高真實性的生產測試量測和設計，搭配完整圖像化GUI操作介面，幫助客戶輕易進行客製化整合系統量測。

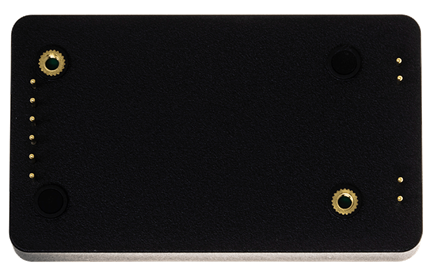

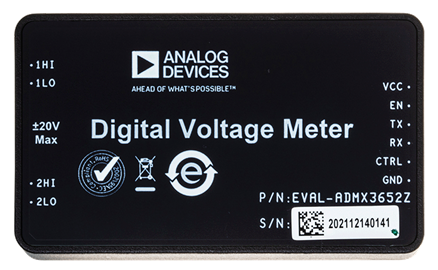

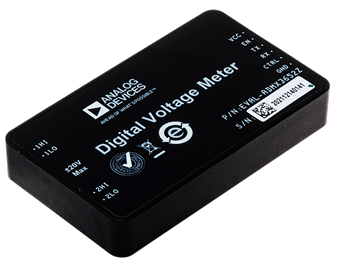

ADMX3652是一款6 1/2位（六位半）±20V雙通道數位電壓表，提供快速輸送速率和準確測量。 與介面板連結時，此高性能模組可用作台式電壓表，進而與直觀的GUI配合使用。

訊號量測方面，ADI DVM只提供雙通道電壓量測功能，但如果搭配外接Shunt電阻，將其中一路量測的電壓轉換計算出所流經的電流，即可得出功耗計算。

ADMX3652具有低功耗和小尺寸及其易於使用的UART協定和SCPI協定等特點，可輕鬆集成到測試系統

特色亮點

• 雙通道六位半解析度

• 準確性及超低飄移：自動歸零及全比例校正及同步關閉電源

• 高速：高達1ksps資料傳輸率

• 耐用：

  • 隔離電源及數位介面

  • 電源序列及監控、輸入保護

  • 訊號鏈診斷

• 簡單易上手：5V電源、UART介面

• 優秀的相容性：

  • 支援SCPI協議

  • 延伸模擬輸入通道

  • 高精度參考電壓輸出

• ±20V測量範圍，支援10% overrange（手動和自動選擇）

• SCPI 協定和 UART 介面，可輕鬆整合到系統中

• 外形小巧（77 毫米× 45 毫米× 17 毫米）
