產品介紹
ADE9153B1是一款具有感測器監控和自校準功能的高精度單相電能計量IC。使用mSure®技術的感測器監控可進行表計健康監控和高級防篡改檢測。監控功能可讓使用者檢查感測器和信號路徑的整體精度，以獨立地識別出現在電流和電壓通道上的精度漂移。同樣地，mSure提供先進的防篡改檢測功能，可檢測感測器上的異常變化。mSure與計量測量同時進行，使ADE9153B的計量測量不受干擾。使用mSure的自校準功能，可使計量器在使用電阻器作為電流感測器時，自動校準電流和電壓通道，而無需精確的參考計量器或精確的源。自校準功能支援1級和2級計量器。

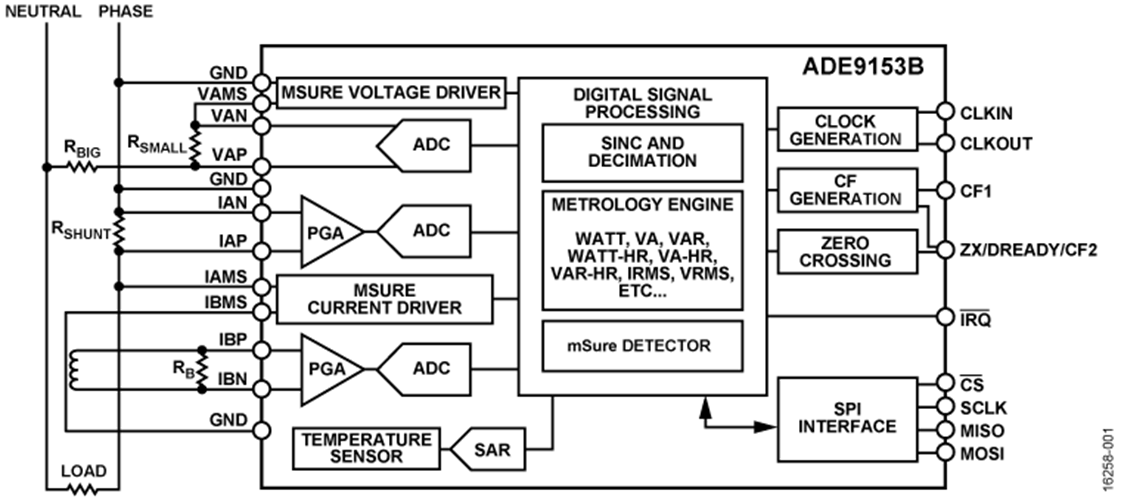

ADE9153B包含三個高性能的模數轉換器（ADC），提供88 dB的信噪比（SNR）。ADE9153B可準確測量線電壓和電流，並計算有功、基本反應和顯示功率，以及均方根。其中包括各種功率質量信息，例如波動檢測。電流通道A非常適合電阻器，具有靈活的增益階段，可提供從62.5 mV峰值到26.04 mV峰值的全尺度輸入範圍。電流通道B具有1×、2×和4×的增益階段，可用於電流互感器（CT）。高速10 MHz串行外設介面（SPI）埠允許訪問ADE9153B暫存器。
1 受美國專利保護，包括8，350，558;8，010，304;WO2013038176 A3;0113507 A1;0253102 A1;0354266 A1;和0154029 A1。
優勢特點
-
mSure 訊號監控
-
非侵入性、即時、直接、精確測量輸入訊號路徑
-
偵測測量儀精度變化和漂移量，可追蹤測量儀使用壽命
-
識別傳感器故障
-
啟用進階防篡改檢測方法
-
搭配微控制器（MCU）韌體以便輔助診斷資料報告
-
支援相線的電流分流器（shunt）和中性線的電流互感器（CT）
-
-
mSure 自我校準
-
基於直接測量整個訊號路徑的自我校準
-
校準程序不需要參考計
-
-
3 個高性能 ADC
-
86 dB 信噪比（SNR）
-
高增益電流通道：±26.04 mV 峰值，最高增益設置下輸入 18.4 mV rms
-
-
先進的計量特性集
-
瓦特、VAR、VA、瓦時、VARh 和 VAh
-
支援主動能標準：IEC 62053-21;IEC 62053-22;EN 50470-3;OIML R46;和 ANSI C12.20
-
支援無功能標準：IEC 62053-23 和 IEC 62053-24
-
電流和電壓的有效值測量
-
-
工業級操作溫度範圍：−40°C 至 +85°C
- 集成溫度傳感器，帶有12位逐次逼近暫存器（SAR ADC）
