【產品介紹】ADUM6000是一款隔離式、5 kV、直流/直流轉換器



產品介紹

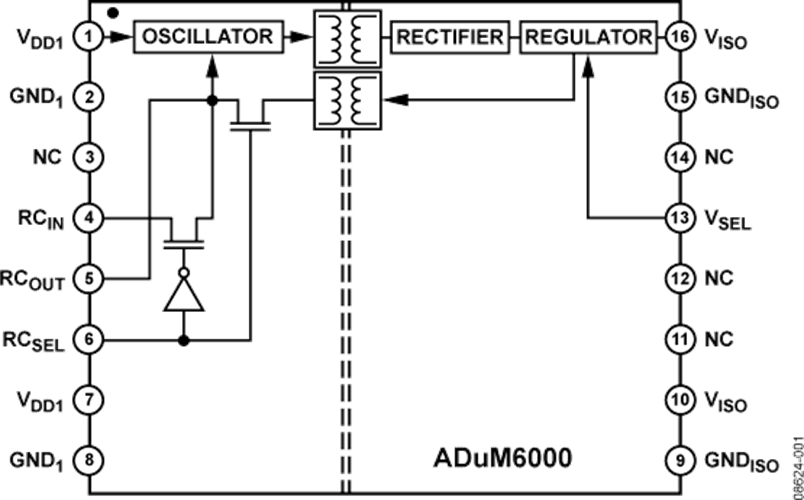

ADuM6000是一款基於Analog Devices， Inc. iCoupler®技術的隔離式DC/DC轉換器。該器件中的DC/DC轉換器在輸入和輸出電壓的多種組合中提供穩定的隔離電源，詳見數據表中的表1。

Analog Devices的芯片尺寸變壓器iCoupler技術可實現高達31%的隔離電源轉換效率。結果是一個小型化、完全隔離的解決方案。

通過使用isoPower®，ADuM6000可增強ADuM5401、ADuM5402、ADuM5403、ADuM5404、ADuM520x和ADuM620x iCoupler的功率輸出水平。isoPower®使用高頻開關元件通過變壓器傳輸電力。在印刷電路板（PCB）布局方面必須特別注意以滿足排放標準。有關板布局建議，請參見AN-0971應用筆記。



應用



  • USB外圍設備電源

  • RS-232/RS-422/RS-485收發器電源

  • 工業現場總線電源

  • 工業PLC表單的頂端



優勢特點



  • isoPower整合式隔離DC/DC轉換器

  • 可調輸出5V或3.3V

  • 最高400mW輸出功率

  • 16引腳SOIC封裝 >7.6mm爬升距離

  • 高溫操作：最高105°C

  • 高共模瞬態抗干擾：>25 kV/μs

  • 過熱保護

  • 符合安全和規定認證 UL認證（審核中） UL 1577標準下1分鐘5000 V rms

  • CSA元件認可 通知#5A IEC 60601-1：125 V rms

  • 詳細功能請參閱資料表
