產品介紹

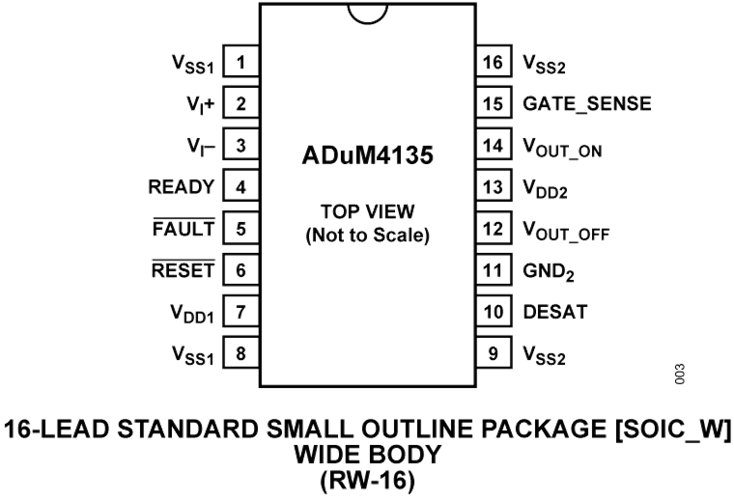

ADuM4135是一款單通道柵極驅動器，專門針對驅動絕緣柵雙極晶體管（IGBT）進行了優化。ADI公司的iCoupler®技術可在輸入訊號和輸出柵極驅動之間提供隔離。
ADuM4135包括一個米勒夾電路，當閘極電壓下降到2 V（典型值）以下時，可提供單電源供應下強大的IGBT關閉。可以使用單極或雙極次級電源進行操作，無論是否啟用米勒夾操作。
晶片尺寸的變壓器也提供了晶片高壓和低壓領域之間的控制訊息的隔離通訊。晶片的狀態訊息可以從專用輸出端讀回。在次級出現故障後，重置裝置的控制是在主側執行的。
ADuM4135整合了一個飽和偵測電路，可提供保護高電壓短路IGBT操作。飽和保護具有降噪特性，例如在切換事件後有370 ns（典型值）的遮蔽時間，以遮蔽由於初始開啟而產生的電壓峰值。內部的537 μA（典型值）電流源允許低設備數量，內部遮蔽開關允許添加外部電流源（如果需要更多的抗雜訊能力）。
次級低壓保護的設定值考慮了常見的IGBT閾值，通常為11.67伏特。
應用
-
MOSFET/IGBT閘極驅動器
-
光伏逆變器
-
馬達驅動器
-
電源供應器
-
汽車電子
優勢特點
-
13 A的短路源電流（0 Ω門極電阻）
-
14 A的短路汲取電流（0 Ω門極電阻）
-
4.61 A的峰值電流（2 Ω門極電阻）
-
輸出功率器件阻抗：<1 Ω
-
過飽和保護
-
絕緣過飽和錯誤報告
-
故障時軟關機
-
-
米勒夾輸出及門極感測輸入
-
絕緣故障及就緒功能
-
低傳播延遲：典型值為55 ns
-
最小脈衝寬度：50 ns
-
工作溫度範圍：-40°C 至 +125°C
-
輸出電壓範圍高達30 V
-
輸入電壓範圍為2.5 V至6 V
-
輸出和輸入欠壓鎖定（UVLO）
-
爬電距離： 7.8毫米 （最小值）
-
100 kV/μs共模瞬變免疫性（CMTI）
-
適用於600 V rms或1092 V dc工作電壓的20年壽命
-
安全和法規認證
-
UL 1577每分鐘5 kV交流耐壓1分鐘
-
CSA元件接受通知5A
-
DIN VDE V 0884-11：2017-01
-
VIORM = 849 V峰值（強化）
-
-
適用於汽車應用
