【產品介紹】LTC7878 高性能升降壓控制器開關穩壓器

產品介紹

LTC7878 是一款高性能升降壓控制器開關穩壓器,利用輸入電壓供電運行,該輸入電壓可以大於、小於或等於輸出電壓。 恆定頻率、峰值電流模式架構允許高達 600kHz 的phase-lockable開關頻率,而可程式設計的輸入或輸出電流迴路則可以準確調節為電池充電等應用提供支援的平均輸入或輸出電流。 LTC7878 具有 5V 至 70V 的寬輸入和輸出範圍,並支援在工作區域之間的無縫低雜訊過渡,加上高輸出電壓性能,以及高達98%的轉換效率,能更有效轉換電能,減少能源的浪費和系統溫度,非常適用於工業自動化、電動車輛、太陽能轉換器和電信系統。


LTC7878 採用強制連續模式 (FCM)/脈衝跳躍模式操作。 對於高功率應用,它支援多相/多IC並行操作。 其他功能還包括 7V N 通道閘極驅動器、智慧 EXTVCC 輔助電源和可程式設計電感器峰值限流值。 PGOOD 引腳指示輸出何時達到所設計設定點的 10% 以內。


LTC7878 採用纖薄的 32 引腳5mm × 5mm QFN 封裝。



應用

  • 工業自動化和通訊系統

  • 太陽能轉換器

  • 電動車輛

  • 分散式直流配電或電池系統

優勢和特點

  • 單電感架構可使 VIN 大於、小於或等於穩壓 VOUT

  • 同步整流:效率高達 98%

  • 寬 VIN 電壓範圍:5V 至 70V

  • ±輸出電壓精度為 1%:1V ≤ VOUT ≤ 70V

  • DCR 或 RSENSE 電流檢測

  • 降壓/升壓/升降壓模式下的峰值電流模式控制

  • 可程式設計輸入或輸出電流調節

  • 7V NMOS 閘極驅動器

  • 可鎖相頻率(100kHz 至 600kHz)

  • 多相/多IC並聯運行

  • 可選擇連續或脈衝跳躍模式操作和電感峰值限流值

  • 小型 32 引腳 5mm × 5mm QFN 封裝


開發套件

 DC2931A

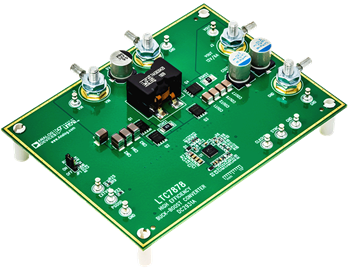

Demonstration circuit 2931A is a buck-boost regulator featuring the LTC7878. The DC2931A operates from a 9V to 55V input voltage range and generates a 12V, 6A output. The LTC7878 has a precision voltage reference that can generate an output voltage with 1% tolerance over the full operating conditions. The 260kHz switching frequency operation results in a small and efficient circuit. The converter achieves over 97% efficiency with 6A load. The demonstration circuit can be easily modified to regulate output voltages from 1V to 70V.


The DC2931A provides a high-performance, cost-effective solution for generating a 12V output. The LTC7878 data sheet gives a complete description of this part, its operation, and application information. Refer to it in conjunction with the demo manual.
