【產品介紹】LT8316微功耗隔離型返馳控制器

產品介紹

LT8316 是一款微功率、高電壓返馳式控制器。 調節無需使用光隔離器。該元件可從第三繞組變壓器上的隔離返馳波形對輸出電壓進行取樣。 準共振邊界模式可改善負載調節、縮小變壓器尺寸,並維持高效率。


在啟動時,LT8316 通過一個高電壓電流源為其 INTVCC 電容器充電。 在正常運行期間,該電源關閉,而元件則從變壓器上的第三繞組獲得其需電源,從而最大限度降低待機功耗。

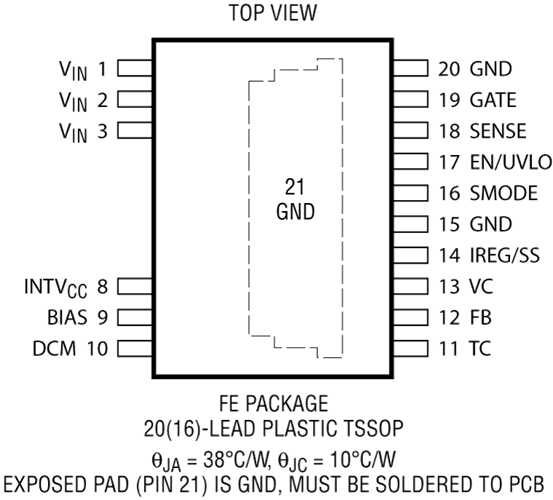

LT8316 可在寬廣的輸入電源電壓範圍內工作,並提供高達 100W 的功率。 該元件採耐熱性能增強型 20 引腳 TSSOP 封裝,去除四個引腳以實現高壓間隔。



應用

  • 電信、車輛、工業、醫療隔離式電源供應器

  • 隔離式離線家用電源供應器

  • 電動車與電池堆疊

  • 逆變器閘極驅動器之多重輸出隔離式電源供應器



優勢和特點

  • 16V 至 560V (最大 600V)寬輸入電壓範圍

  • 無需光隔離器即可進行穩壓調節

  • 準共振邊界模式操作

  • 恆定電流和恆定電壓調節

  • 低漣波輕負載叢發模式作業

  • 低靜態電流:75μA

  • 可程式電流限制和軟啟動

  • 符合高壓引腳間距的TSSOP封裝

  • 採用 20(15) 引腳封裝,具有更長的爬電距離

  • 符合 AEC-Q100 標準,但有例外情況

    • HBM 靜電放電等級 1C


開發套件

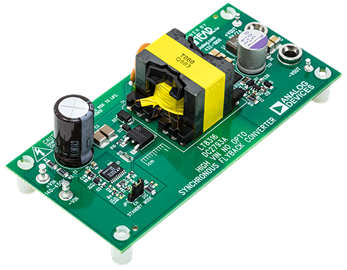

DC2793A


Demonstration circuit 2793A is a high VIN no-opto synchronous flyback converter featuring the LT8316. The demo board outputs 5V and maintains tight regulation with a load current from 70mA to 7A. It is optimized to operate over a wide 140V to 450V DC input voltage range. Output voltage accuracy stays within ±5% over the entire input voltage and load range.

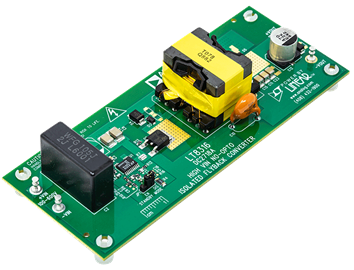

DC2718A


Demonstration circuit 2718A is a no-opto flyback converter featuring the LT8316. The demo board outputs 12V and maintains tight regulation with a load current from 30mA to 3A. It is optimized to operate over a wide 100V to 600V DC input voltage range. Output voltage accuracy stays within ±5% over the entire input voltage and load range.

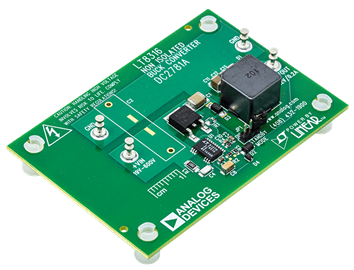

DC2781A


Demonstration circuit 2781A is a nonisolated buck converter featuring the LT8316. The demo board outputs 12V and maintains tight regulation with a load current from 10mA to 0.2A. It is optimized to operate over a wide 19V to 600V DC input voltage range. Output voltage accuracy stays within ±1% over the entire input voltage and load range.
