產品詳情
MAX17220–MAX17225為超低靜態電流DC-DC升壓轉換器，擁有225mA/0.5A/1A峰值電感電流限值和真關斷(True Shutdown™)。
真關斷功能將輸出與輸入斷開，沒有正向或反向電流。輸出電壓可由一個1%標準電阻選擇。
225mA (MAX17220)、500mA (MAX17221/MAX17222/MAX17223)和1A (MAX17224/MAX17225)峰值電感電流限值允許靈活選擇電感。
MAX17220/MAX17222/MAX17224版本擁有啟動後使能瞬態保護(ETP)，根據負載電流的不同，當輸入電壓下降到400mV以下時，允許輸出保持在穩壓範圍之內。
MAX17220–MAX17225擁有超低靜態電流、較小方案總尺寸，在整個負載範圍之內都保持高效。MAX17220–MAX17225可理想用於長電池壽命至關重要的電池應用。
優勢和特點
-
OUT引腳300nA靜態電流
-
真關斷模式
-
0.5nA關斷電流
-
輸出從輸入斷開
-
無反向電流，V OUT 0V至5V
-
-
效率最高達95%
-
400mV至5.5V輸入範圍
-
0.88V最小啟動電壓
-
1.8V至5V輸出電壓範圍
-
100mV/Step
-
單個1%電阻可選輸出
-
-
225mA、500mA和1A峰值電感電流限值
-
MAX17220：225mA I LIM
-
MAX17221/MAX17222/MAX17223：500mA I LIM
-
MAX17224/MAX17225：1A I LIM
-
-
MAX17220/MAX17222/MAX17224使能瞬態保護(ETP)
-
2mm x 2mm、6引腳μDFN封裝
-
0.88mm x 1.4mm、6焊球WLP封裝(2 x 3，0.4mm焊球間距)

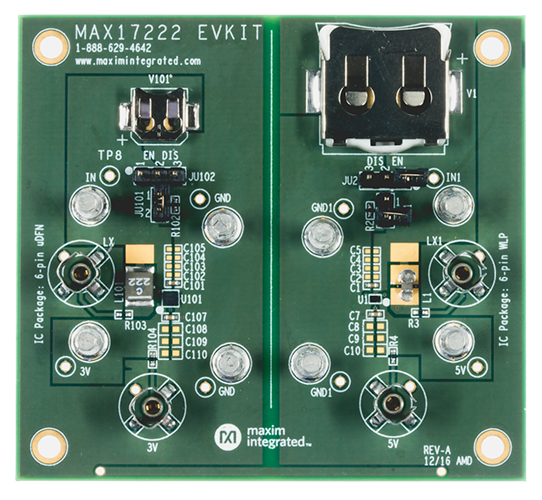

MAX17222評估套件
產品詳情
MAX17222評估板(EV kit)評估MAX17220–MAX17225 IC家族超低靜態電流升壓型DC-DC轉換器。
MAX17222評估板具有兩個獨立電路評估MAX17220–MAX17225家族的不同IC封裝。
評估板上兩個電路的輸入範圍均為400mV至5.5V，取決於負載，3kΩ負載時的典型啟動電壓為0.88V。
每個電路提供電阻可配置的輸出電壓，範圍為1.8V至5V，步長為100mV。
評估板已安裝MAX17222ELT+和MAX17225ENT+。
應用
-
電池供電醫療設備
-
低功耗無線通信產品
-
光學心率監測(OHRM) LED驅動器
-
原電池便攜系統
-
二次電池便攜系統
-
RTC/報警器超級電容備份
-
微小、低功耗IoT傳感器
-
可穿戴設備
優勢和特點
-
一塊電路板上兩個獨立電路
-
評估採用6引腳µDFN封裝的MAX17220–MAX17225 IC家族
-
評估採用6引腳晶圓級封裝(WLP)的MAX17220–MAX17225 IC家族
-
-
400mV至5.5V輸入電壓範圍
-
1.8V至5V可配置輸出電壓，步長為100mV
-
高達100mA/225mA/425mA輸出電流
-
經過驗證的2層1oz銅PCB佈局
-
演示結構緊湊的方案尺寸
-
完全裝配並經過測試
