【產品介紹】 ADPA1122 功率放大器


產品詳情



ADPA1122 是一款氮化鎵(GaN) 功率放大器,在8.2GHz 至11.8Ghz 頻率範圍內,可提供43dBm (20W) 功率和高於43% 的功率附加效率(PAE)。ADPA1122 在9.6GHz 至11GHz 範圍內提供±0.5 dB 的增益平坦度。

ADPA1122 針對脈衝應用進行了最佳化,例如軍事、航海和氣象雷達。

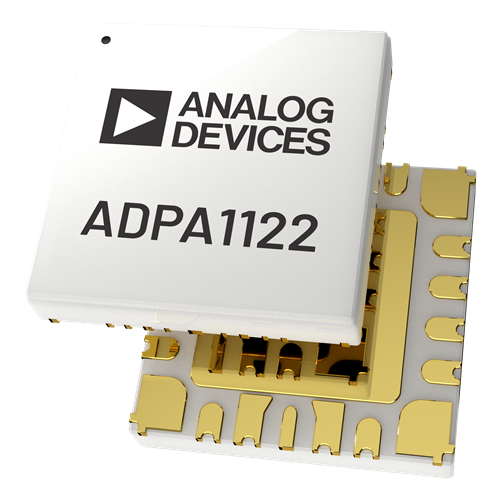

ADPA1122 採用帶散熱器[LCC_HS] 的18 引腳、7mm × 7mm、陶瓷無鉛晶片載體封裝,具有低熱阻,與表面黏著技術相容。



應用

  • 氣象雷達

  • 船用雷達

  • 軍用雷達



優勢和特點

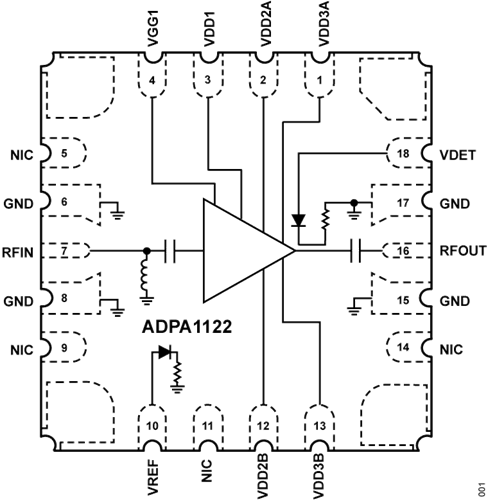

  • 內部匹配和交流耦合20W GaN 功率放大器

  • 整合式溫度補償RF 功率檢波器

  • P IN = 22 dBm 時的P OUT:9.6GHz 至11GHz 時為43.5dBm(典型值)

  • 小訊號增益:9.6GHz 至11GHz 時為31dB(典型值)

  • P IN = 22dBm 時的功率增益:8.2GHz 至11GHz 時為21.5dB(典型值)

  • PAE:9.6GHz 至11GHz 時為46%(典型值)

  • 電源電壓:佔空比為10% 時,200mA 下為28V

  • 18 端子、7mm × 7mm LCC_HS 封裝
