解析度可變、10位元至16位元R/D轉換器，內建參考振盪器。
產品詳情

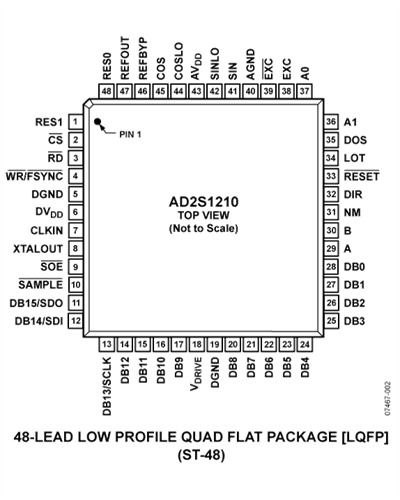

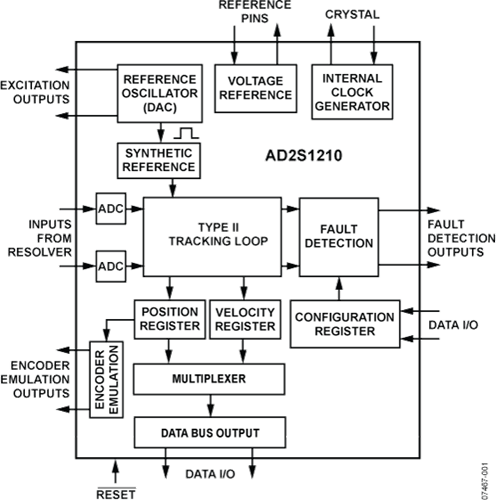

AD2S1210是一款10位元至16位元解析度旋變數位轉換器，整合式片上可程式正弦波振盪器，為旋變器提供正弦波激勵。
轉換器的正弦和餘弦輸入端可輸入3.15 V pp ± 27%、頻率為2 kHz至20 kHz範圍內的訊號。Type II伺服迴路用於追蹤輸入訊號，並將正弦和餘弦輸入端的資訊轉換為輸入角度和速度所對應的數位量。最大追蹤速率為3125 rps。
AD2S1210WDSTZ和AD2S1210WDSTZRL7型號已獨立的認證機構批准，可用於符合ISO 26262標準的汽車安全完整性等級B應用。請聯絡當地ADI公司銷售辦事處，以取得安全手冊和ASIL B安全評估證書副本。
產品特色
-
比率追蹤轉換。Type II追蹤環路能夠連續輸出位置數據，且沒有轉換延遲。它還可以抑制噪聲，並提供參考和輸入訊號的諧波失真容限。
-
系統故障檢測。故障偵測電路可以偵測旋變的訊號遺失、超範圍輸入訊號、輸入訊號失配或位置追蹤遺失。各故障偵測閾值可由使用者單獨編程，以便針對特定應用進行最佳化。
-
輸入訊號範圍。正弦和餘弦輸入端支援3.15 V pp ± 27%的差分輸入電壓。
-
可編程激勵頻率。可以輕鬆地將激勵頻率設定為2 kHz至20 kHz範圍內的多個標準頻率。
-
3種格式位置資料。透過16位元並行埠或4線串列介面可以存取10位元至16位元絕對角位置資料。增量式編碼器模擬採用標準A-quad-B格式，並提供方向輸出。
-
數位速度輸出。透過16位元並行埠或4線串列介面可以存取10位元至16位元帶符號的數位量速度。
應用
-
直流和交流伺服馬達控制
-
編碼器仿真
-
電動輔助轉向
-
電動車
-
整合的啟動發電機/交流發電機
-
汽車運動偵測與控制
優勢和特點
-
完整的單晶片旋變數位轉換器
-
最大追蹤速率：3125 rps（10位元分辨率，CLKIN = 10.24 MHz）
-
角度精度：±2.5 (+ 1 LSB)弧分（B和D級）
-
解析度：10/12/14/16位，由使用者設定
-
並行和序列10位元至16位元資料端口
-
絕對位置與速度輸出
-
系統故障檢測
-
可程式故障檢測閾值
-
差分輸入
-
增量式編碼器仿真
-
內建可程式正弦波振盪器
-
相容DSP和SPI標準
-
電源電壓：5 V，邏輯介面電壓2.3 V至5.25 V
-
額定溫度範圍：−40°C至+125°C（C、D和W級）
-
通過AEC-Q100汽車應用認證
-
提供ASIL B安全評估證書
-
提供安全手冊
AD2S1210-EP支援防務與航太應用（AQEC標準）
-
下載AD2S1210-EP 資料手冊(pdf)
-
軍用溫度範圍：（−55°C至+125°C）
-
受控製造基線
-
封裝/測試廠
-
製造廠
-
增強型產品變更通知
-
認證數據可應要求提供
-
V62/11604 DSCC圖紙號
