【產品介紹】MAX32662具有FPU微控制器MCU

Arm Cortex-M4 處理器，配備基於 FPU 的微控制器 (MCU)，具有 256KB 快閃記憶體和 80KB SRAM

產品詳情

在DARWIN系列中，MAX32662是一款超低功耗、高性價比、高度整合的32位元微控制器，專為小型電池供電設備而設計。它將靈活的周邊和功能組合與具有浮點單元 (FPU) 的強大 Arm ® Cortex ® -M4 處理器以小尺寸結合在一起。

MAX32662支援複雜的基於邊緣的設計，而不影響電池壽命，並且還為傳統設計提供了從8位元或16位元微控制器簡單且成本最優的升級路徑。

MAX32662整合256KB快閃記憶體和80KB SRAM，可輕鬆容納感測器程式碼和複雜演算法。週邊裝置包括 SPI、UART、I²C、I²S、CAN 2.0B 和 12 位元 ADC。

基於 ROM 的安全開機載入程式使用 256 位元橢圓曲線數位簽章演算法 (ECDSA-256) 加密來確保客戶軟體的更新可信賴且經過驗證。

此元件採用 5mm x 5mm、32 腳 TQFN-EP 封裝。

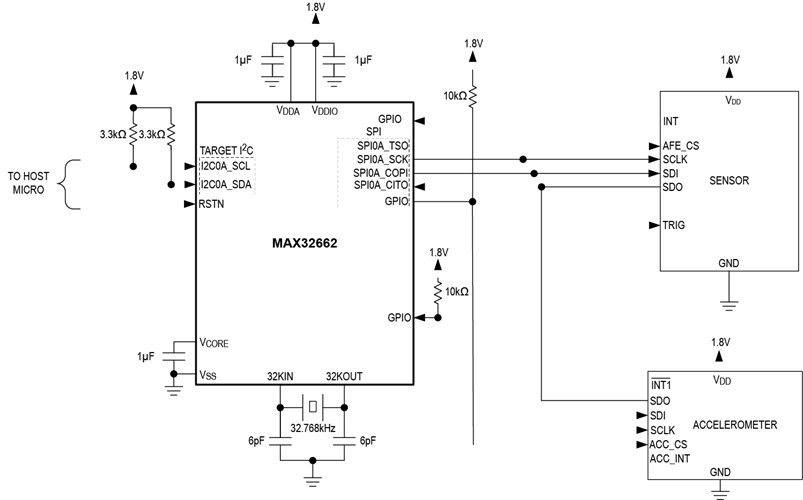

應用領域

• 運動手錶

• 健身監視器

• 穿戴式醫療貼片

• 便攜式醫療設備

• 工業感測器

• 物聯網

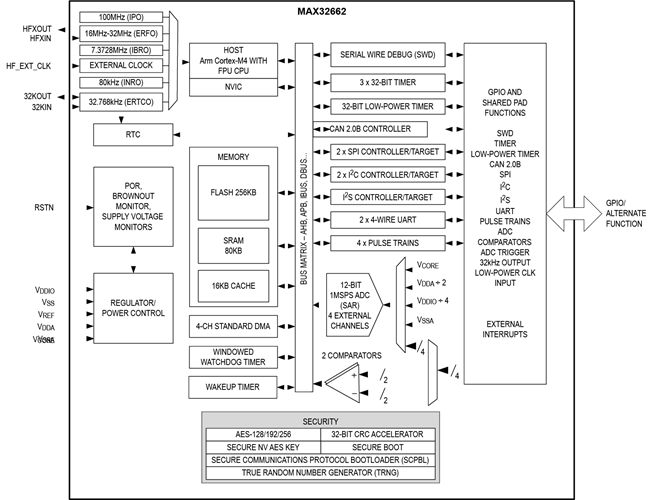

特點和優點

• 適用於低功耗、高可靠性設備的高效能微控制器

  • 256KB快閃記憶體

  • 80KB SRAM，可選擇在最低功耗備援模式下保留

  • 16KB統一緩存

  • 記憶體保護單元 (MPU)

  • 雙電源或單電源工作：1.7V 至 3.6V

  • 寬工作溫度：-40°C 至 +105°C

• 靈活的時脈來源

  • 內部高速100MHz

  • 內部低功耗 7.3728MHz

  • 超低功耗 80kHz

  • 16MHz–32MHz（需要外部晶體）

  • 32.768kHz（需要外部晶體）

  • CPU 和低功耗定時器的外部時脈輸入

• 電源管理可最大限度地延長電池應用的正常運作時間

  • 活動模式 下，0.9V 至 12MHz (CoreMark®) 時為 50μA/ MHz

  • 活動模式下，1.1V 至 100MHz（While(1)）時為 44μA/MHz

• V DDIO = 1.8V 時備份模式下的完整記憶體保持電流為 2.15μA

• V DDIO = 3.3V 時，備份模式下的完整記憶體保持電流為 2.4μA

• 350nA 超低功耗 RTC

• 從低功耗定時器喚醒

• 最佳週邊組合提供平台可擴充性

  • 多達 21 個通用 I/O 引腳

  • 4 通道、12 位元、1Msps ADC

  • 兩個 SPI 控制器/目標

  • 一個 I²S 控制器/目標

  • 兩個 4 線 UART

  • 兩個 I²C 控制器/目標

  • 1個CAN 2.0B控制器

  • 4 通道標準 DMA 控制器

  • 三個 32 位元定時器

  • 1 個 32 位元低功耗定時器

  • 一個看門狗定時器

  • CMOS 等級 32.768kHz 校準輸出

  • AES-128/192/256 硬體加速器
