雙路、3A USB DCP充電器
業界最小的雙路、3A埠汽車應用DCP充電器
產品詳情

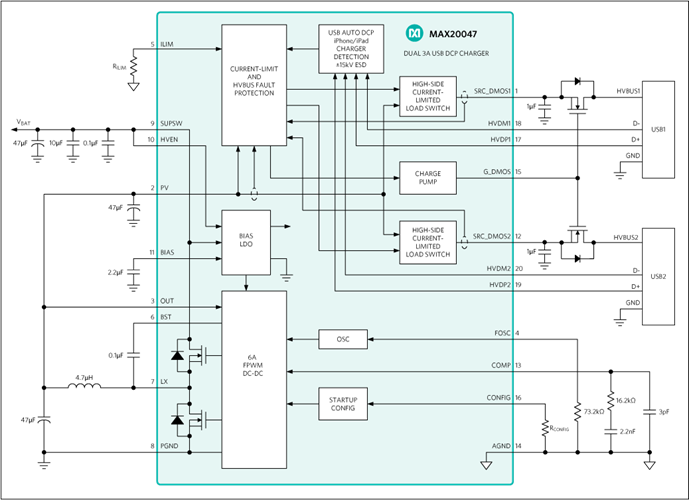

MAX20047為汽車級、低成本、小尺寸、雙埠充電器IC，適用於車用充電應用。元件組合完全同步6A降壓型buck轉換器與內建高邊與低邊FET，能夠採用3.5V至36V輸入電壓工作，提供5.2V輸出電壓。IC具有整合式iPod ® /iPhone ® 1.0A和iPad ® 2.1A專用充電模式。
透過具有可程式限流值和熱折返保護控制的整合開關，裝置可提供高達3A每埠充電電流，效率高達93%。buck轉換器開關頻率可在0.4MHz至2.2MHz範圍內編程。HVBUS輸出端的對地短路保護和過流保護可有效保護內部BUS電源，使其不受流量故障的影響。MAX20047提供高達+18V的電池短路保護，也可訂購擴頻操作，有效降低EMI。
iPod、iPhone和iPad是Apple Inc的註冊商標。
應用
-
汽車點煙器轉接器
-
線性充電器電源
-
USB專用充電埠(DCP)
優勢和特點
-
工作V IN範圍為3.5V至36V
-
40V負載突降保護
-
整合FET的同步DC-DC轉換器
-
以3A充電時充電效率為93%
-
0.4MHz至2.2MHz可編程開關頻率，透過外部接腳設置
-
擴頻操作
-
固定8ms內部軟啟動
-
5.20V輸出
-
99%佔空比工作模式以達到低壓差
-
輸出電壓精度：±2%
-
輸入系統過壓和短路保護
-
精確的SRC_DMOS限流和超小壓降
-
低R ON雙USB電源開關
-
可透過外部引腳設定調節SRC_DMOS限流
-
整合電流檢測
-
-
溫度調節與熱關斷
-
雙自主電池充電端口，具有便攜式設備檢測功能
-
整合Apple ® 2.4A、2.1A、1.0A檢測
-
整合Samsung ®檢測
-
整合DCP檢測
-
-
性能穩定，適合汽車環境
-
受保護的SRC_DMOS輸出端提供電池短路和接地短路保護
-
受保護的HVDP1、HVDM1、HVDP2和HVDM2輸入端提供電池短路和PV短路保護
-
經測試符合ISO 10605和IEC 61000-4-2 ESD標準
-
20腳(5.0mm x 3.5mm) FC2-QFN封裝
-
工作溫度範圍：–40°C至+125°C
-
通過AEC-Q100認證
-
