36V、1A 八路整合式串列控制電磁閥和馬達驅動器
業界唯一具有獨立半橋控制功能的八路螺線管驅動器，可節省 50% 以上的電量
產品詳情

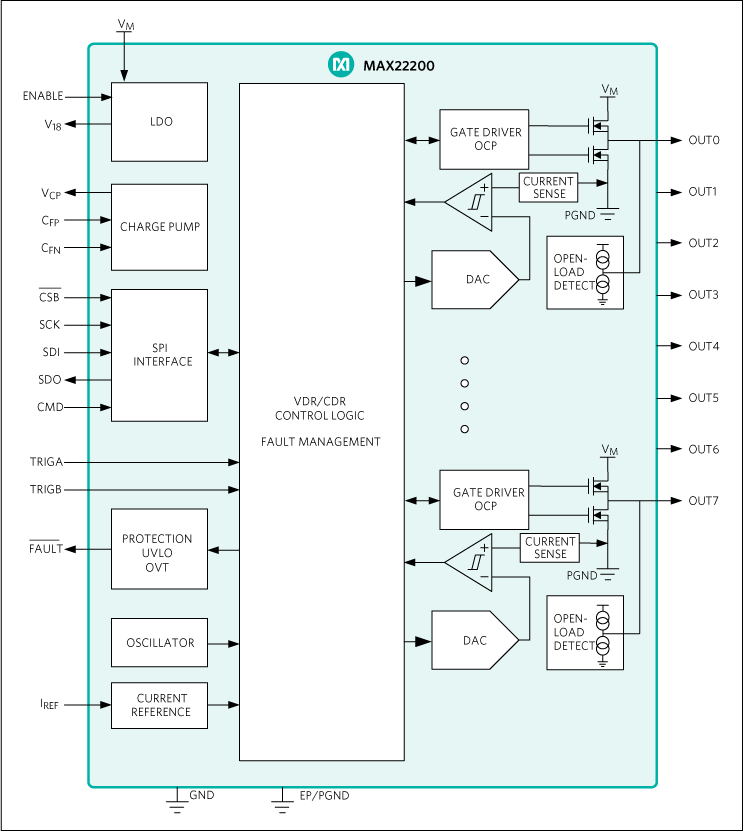

MAX22200是一款八路36V串列控制螺線管驅動器。每個通道均具有低阻抗（200mΩ 典型值）推挽輸出級，具有灌電流和拉電流驅動能力以及高達 1A RMS 的驅動電流。提供也支援菊花鏈配置的串行介面 (SPI) 來單獨控制每個通道。
裝置半橋可配置為低側驅動器或高側驅動器。此外，成對的半橋可以並聯，使驅動電流加倍，也可以配置為全橋，以驅動最多四個鎖定閥（雙穩態閥）或四個有刷直流馬達。
支援兩種控制方法：電壓驅動調節（VDR）和電流驅動調節（CDR）。在 VDR 中，裝置輸出 PWM 電壓，其中佔空比使用 SPI 進行程式設計。對於給定的電源電壓和螺線管電阻器，輸出電流與編程的佔空比成正比。在 CDR 中，內部整合無損耗電流感測 (ICS) 電路感測輸出電流並與內部可程式參考電流進行比較。
為了在螺線管驅動應用中實現最佳電源管理，可以為每個通道單獨配置勵磁驅動電平 (I HIT )、保持驅動電平 (I HOLD ) 和勵磁驅動時間 (t HIT )。
MAX22200具有全套保護和診斷功能。這包括過電流保護 (OCP)、熱關斷 (TSD)、欠壓鎖定 (UVLO)、開路負載偵測 (OL) 和柱塞運動偵測 (DPM)。故障指示引腳（低電平有效 FAULT）發出故障事件訊號，診斷資訊儲存在 FAULT 暫存器中。
由於使用靈活、串行接口控制、高效率和小封裝，MAX22200特別適合低功耗和高水平電磁閥驅動器應用(閥門控制、繼電器控制等)。需要整合。
MAX22200採用小巧的5mm x 5mm、32腳TQFN封裝，工作溫度範圍為-40°C至+85°C。
應用
-
繼電器驅動器
-
電磁閥、閥門、電磁驅動器
-
通用低側和高側開關應用
-
鎖存（雙穩態）電磁閥驅動器
-
有刷直流馬達驅動器
優勢和特點
-
八個高達 +36V 的半橋
-
高性能：
-
低導通電阻：R DS(on)：200 mΩ（典型值）（TA = +25°C）
-
每個半橋的連續輸出電流高達 1A RMS ( TA = +25°C)
-
電流驅動調節 (CDR)
-
電壓驅動調節 (VDR)
-
整合無損電流感應 (ICS)
-
-
高靈活性：
-
每個通道的獨立可程式 HIT 和 HOLD 電流（I HIT、I HOLD）
-
每個通道的獨立可程式 HIT 電流時序 (t HIT )
-
支援全橋配置
-
支援並行模式
-
-
高速串行介面 (SPI)
-
5MHz 菊花鏈配置
-
10MHz，無菊花鏈
-
-
保護和診斷
-
過流保護（OCP）
-
開路負載偵測 (OL)
-
柱塞運動檢測 (DPM)
-
欠壓鎖定 (UVLO)
-
未達 HIT 電流 (HHF)
-
熱關斷 T = +145°C (TSD)
-
用於診斷目的的故障暫存器
-
-
一體化：
-
32 TQFN 5mm x 5mm 封裝
-
