特徵
-
實現對多通道類比/二進位輸入的可靠檢測
-
SSOP 封裝可承受 3.5kVRMS 隔離 60s （VISO）
-
寬 SOIC 封裝可承受 5kVRMS 隔離 60s （VISO）
-
5.5mm 爬電距離和間隙，適用於 20 引腳或 28 引腳 SSOP 封裝
-
8mm 爬電距離和間隙，適用於16引腳寬SOIC封裝
-
第二類 CTI 封裝材料
-
-
通過高度集成減少 BOM 和電路板空間
-
現場側自供電，集成DC-DC電源
-
12 位、每通道 20ksps ADC
-
-
-
每個通道的可程式設計閾值比較器
-
數據和 DC-DC 電源隔離
-
集成 1.8V 基準
-
-
增加系統「正常運行時間」並簡化系統設計和維護
-
現場側 ADC 功能診斷
-
現場側連續功率監控
-
通訊系統自診斷
-
-
靈活的控制和介面
-
可程式設計輸入閾值上限和下限使能可程式設計遲滯
-
用於最快回應的比較器輸出 （COUT_） 引腳
-
帶CRC選項的SPI介面
-
精密內部基準 ±1% （典型值）
-
-40°C 至 +125°C 工作溫度範圍
-
其他詳細資訊

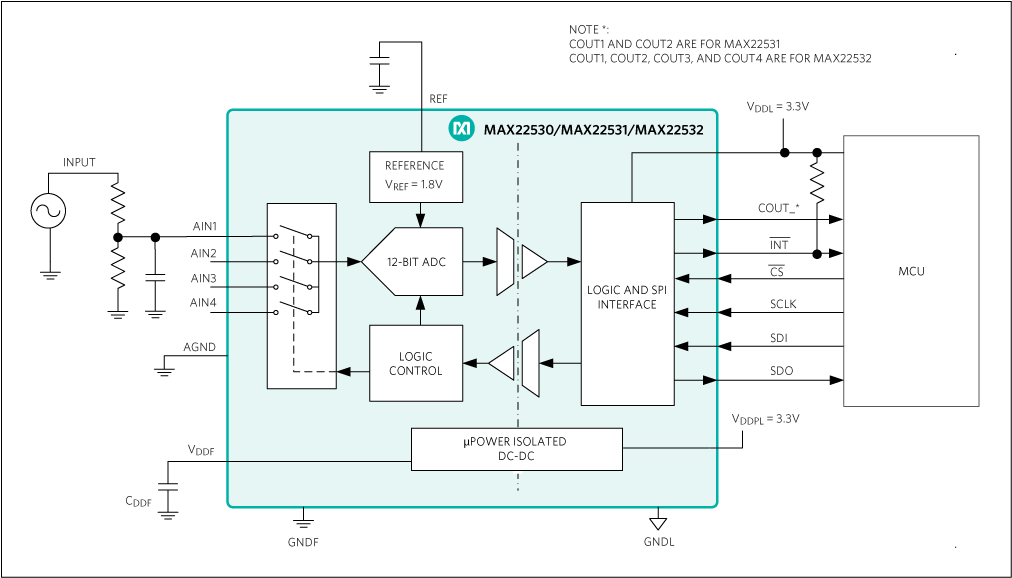

MAX22530–MAX22532是 MAXSafe™ 系列產品線中的電流隔離、4 通道、多路傳輸、12 位模數轉換器 （ADC）。集成的隔離式DC-DC轉換器為所有現場側電路供電，即使沒有輸入訊號，也可以進行現場側診斷。
MAX22530–MAX22532 系列連續數位化隔離柵現場側的輸入電壓，並通過隔離柵將數據傳輸到器件的邏輯側，將輸入電壓的大小與可程式設計閾值進行比較。12 位 ADC 內核的採樣率為每通道 20ksps （典型值）。ADC 數據可透過 SPI 介面直接或過濾獲得。過濾根據設置對最近的 4 個讀數進行平均。
每個 input 都有一個具有可程式設計高低閾值的比較器，當任何 input 超過其基於模式設置的程式設計電平時，將觸發中斷。在數位輸入模式下，當輸入電壓高於上限閾值時，比較器輸出引腳 （COUT_） 為高電平，當低於下限閾值時為低電平。禁用濾波時，比較器對輸入變化的典型響應時間小於 75μs。啟用濾波后，比較器使用最後 4 個 ADC 讀數的移動平均值。
MAX22530採用 16 引腳寬 SOIC 封裝，提供 8mm 爬電距離和電氣間隙，以及 5kVRMS 隔離。採用 20 引腳 SSOP 封裝的 MAX22531 和 MAX22532 採用 28 引腳 SSOP 封裝，均提供 5.5mm 的爬電距離和間隙，以及 3.5kVRMS 隔離。所有封裝材料的最低相對漏電起痕指數 （CTI） 為 400，因此在爬電距離表中為 II 組等級。
所有元件的額定工作環境溫度為 -40°C 至 +125°C。
應用
-
高壓二進位輸入
-
變電站自動化
-
配電自動化
-
流程自動化
-
運動控制
