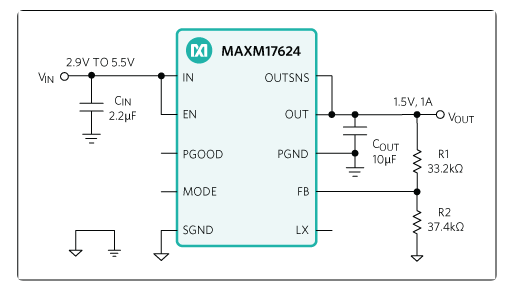

MAXM17623， MAXM17624：典型應用電路
描述/應用
喜馬拉雅系列穩壓器IC和電源模組可實現更冷、更小、更簡單的電源解決方案。MAXM17623和MAXM17624是高頻同步降壓DC-DC轉換器模組，集成MOSFET、補償元件和電感，工作在2.9V至5.5V輸入電壓範圍。MAXM17623和MAXM17624支援高達1A的負載電流，允許使用小尺寸、低成本的輸入和輸出電容。輸出電壓可在0.8V至3.3V範圍內調節。這些模組顯著降低了設計複雜性和製造風險，並提供真正的隨插即用電源解決方案，縮短了上市時間。
MAX17263 是一款超低功耗電量計，通過外部電阻分壓器監控單節電池組或多節串聯電池組, 並採用 Maxim ModelGauge™ m5 EZ 算法。該算法將庫侖計的短期精度和線性度與基於電壓的電量計的長期穩定性以及溫度補償相結合，以提供業界領先的電量計精度。該 IC 可自動補償電池老化、溫度和放電率，並在廣泛的工作條件下提供以百分比 (%) 表示的準確充電狀態 (SOC) 和以毫安時 (mAh) 表示的剩餘容量。
MAXM17623和MAXM17624模組在穩態工作下採用峰值電流模式控制架構。為了降低輸入浪湧電流，這些元件提供固定的 1ms 軟啟動時間。兩個模組均具有可選的輕負載PWM或PFM工作模式。當選擇PWM模式時，MAXM17623工作在固定的2MHz開關頻率，MAXM17624工作在固定的4MHz開關頻率。MAXM17623提供0.8V至1.5V的輸出電壓，MAXM17624提供1.5V至3.3V的輸出電壓。
MAXM17623和MAXM17624模組採用扁平、緊湊的10引腳、2.6mm x 2.1mm x 1.3mm、uSLIC™封裝。
主要特點
-
易於使用
-
2.9V至5.5V輸入
-
可調0.8V至3.3V輸出
-
±1% 反饋精度
-
高達 1A 的輸出電流
-
固定 2MHz 或 4MHz 工作頻率
-
100% 佔空比操作
-
內部補償
-
所有陶瓷電容器
-
-
高效率
-
可選 PWM 或 PFM 工作模式
-
停機電流低至 0.1μA （典型值）
-
-
靈活的設計
-
內部軟啟動和預偏置啟動
-
漏極開路電源良好輸出（PGOOD 引腳）
-
-
穩健運行
-
過溫保護
-
-40°C 至 +125°C 環境工作溫度/ -40°C 至 +150°C 結溫
-
-
嚴格的
-
通過跌落、衝擊和振動標準：JESD22-B103、B104、B111
-
-
電池供電應用
-
分散式電源系統
-
工業感測器和過程控制
-
負載點電源
-
標準 5V 電源
