【安馳產品介紹】 MAX78002 AI MCU



MAX78002亮點

MAX78002相較於前代MAX78000,除了內建更強大的CNN加速器,和大幅提升的記憶體容量,使AI處理速度能提升四倍,並支援更快的網速和更多元的通訊介面。



AI展回顧 ADI MAX78000/02



安馳科技 MAX78002 ADI


MAX78000 與 MAX78002 比較 ►https://reurl.cc/LXODYy


更多 MAX78000 相關:
影音 ►https://reurl.cc/33p3GV
產品應用 ►https://reurl.cc/mZ4ZVV


更多 MAX78002 相關:
微控制器 MAX78002 AI 簡介 ►https://reurl.cc/MXQWRn
利用 MAX78002 AI 微控制器建構智能邊緣 ►https://reurl.cc/LXOeAx
MAX78002 數據手冊 ►https://reurl.cc/GX6l2p

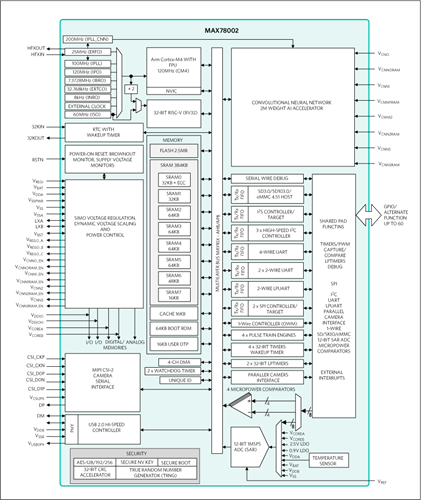

產品詳情

MAX78002將最節能的AI處理與超低功耗MCU結合,是一款先進的單晶片系統,它可以應用在生活中許多物聯網邊緣技術上,我們的硬體CNN加速器還可以使用電池供電來執行AI 運算,卻只需要消耗毫焦耳的能量。



MAX78002是一款先進的單晶片系統,採用具有FPU CPU的Arm® Cortex-M4®,可透過超低功耗深度神經網路加速器實現高效的系統控制。CNN 引擎具有 2M 8-Bit 的內存儲記憶體,可以支援 1、2、4和8-Bit(網路支援多達 1600 萬Bit)。CNN記憶體是基於SRAM的,因此可以即時進行AI網路更新。CNN引擎還具有1.3MB的數據記憶體。CNN架構非常靈活,允許在PyTorch®和TensorFlow®等傳統工具集中訓練網路,然後使用ADI公司提供的工具,在MAX78002上轉換執行。►請上“安馳科技LINE好友”詢問,並獲取更多最新訊息。



除了CNN引擎中的記憶體外,MAX78002還為微控制器內核提供更大的系統記憶體,具有2.5MB快閃記憶體和高達384KB SRAM。支持多種高速低功耗通訊介面,包括I²S、MIPI CSI-2®、並列攝影機介面(PCIF)和SD3.0/SDIO3.0/eMMC4.51安全數位介面。

該元件採用 144 引腳 CSBGA(12mm x 12mm,0.8mm 間距)封裝。



應用

  • 音頻處理:多關鍵詞識別、聲音分類

  • 臉部辨識

  • 異物檢測和分類

  • 可攜式醫療診斷設備

  • 工廠機器人和無人機導航

  • 工業感測器和製程控制

  • 線上品質保證系統

  • 智慧監控攝影機

  • 便攜式醫療診斷設備



特點和優點

  • 雙核心、超低功耗MCU

    • Arm Cortex-M4 處理器,FPU 高達 120MHz

    • 2.5MB 快閃記憶體、64KB ROM 和 384KB SRAM

    • 提供 16KB 指令高速緩存優化性能

    • 用於 SRAM 的可選糾錯碼 (ECC-SEC-DED)

    • 高達 60MHz 的 32 位 RISC-V 輔助處理器

    • 多達 60 個通用 I/O 引腳

    • MIPI CSI-2介面

    • 12 位元並列攝影機介面

    • I²S用於數位音訊介面的SMaster/Slave

    • 數位安全介面支援 SD3.0/SDIO3.0/eMMC4.51

  • 卷積神經網路 (CNN) 加速器

    • 針對深度CNN進行了高度優化

    • 2M 8-Bit容量,具有 1、2、4、8 Bit

    • 1.3MB CNN 數據記憶體

    • 可編程設計輸入圖像尺寸高達 2048 x 2048 像素

    • 可編程設計網路深度高達128層

    • 可編程設計每層網路通道寬度,多達1024個通道

    • 一維和二維卷積處理

    • 能夠以 30 fps 的速度處理 VGA 影像

  • 用於延長電池壽命的電源管理

    • 整合單電感多輸出 (SIMO) 切換式電源供應器 (SMPS)

    • 2.85V 至 3.6V 電源電壓範圍

    • 動態電壓調節可最大限度地降低主要核心功耗

    • 23μA/MHz,在 3.0V 時,高速緩存執行(僅限 CM4)

    • 在啟用實時時鐘 (RTC) 的低功耗模式下,可選擇 SRAM 保持

  • 安全性和完整性

    • 提供安全啟動

    • AES 128/192/256 硬體加速引擎

    • 真隨機數生成器 (TRNG) 種子產生器

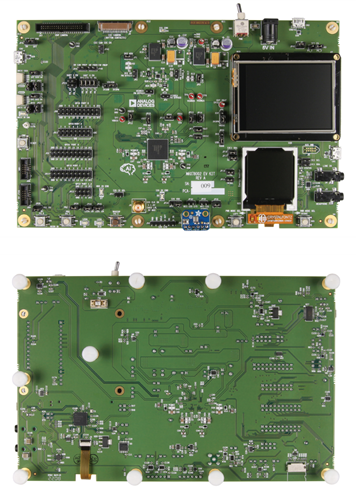

MAX78002評估板

安馳科技 MAX78002EVKIT ADI



產品詳情

MAX78002評估板(EV kit)提供了一個平台和工具,用於利用器件功能構建新一代人工智慧(AI)產品。



該套件透過模組化外,設計架構提供最佳的多功能性,允許遠端定位各種輸入和輸出設備。支援 DVP 和 CSI 攝影機、I²S音訊、數位麥克風和模擬感測器,而QWIIC 連接器行業標準,支援大量且不斷成長的後端市場開發板。板載立體聲音頻編解碼器,提供音訊輸入和輸出,及觸控式輸入螢幕2.4 英寸 TFT 。MAX78002的能耗由功率累加器計算,在TFT螢幕上顯示4通道格式化結果。所有元件 GPIO 均可透過 0.1in 引腳接頭傳輸。標準同軸電源插孔用作電源輸入,使用隨附的 5V、3A 壁掛式適配器。兩個USB連接器提供對MAX78002的串列傳輸,一個直接傳輸,另一個通過USB轉UART連接。第三個USB連接器允許傳輸MAX78002能耗數據。除了這些功能之外,microSD連接器還提供了低成本、高密度且可便於攜式數據存儲的能力。



特點和優勢

  • 具有專用顯示螢幕的功率蓄能器,可計算設備能耗

  • 連接器 I²S數位麥克風

  • 帶 3.5mm 線路輸入和線路輸出,插孔的立體聲音頻編解碼器

  • USB 2.0 高速

  • SWD JTAG 10 引腳接頭

  • RISC-V 處理器設計架構 JTAG 10 引腳接頭

  • 8MB QSPI SRAM

  • microSD 快閃記憶卡連接器

  • 100% GPIO的設備,提供 0.1in 標頭傳輸

  • 8 條 ADC 輸入

  • 支援觸控式的 2.4 英寸 320 x 240 彩色 TFT 顯示螢幕

  • 透過USB橋接進行UART傳輸

  • 工業標準 QWIIC 雙連接器

  • 所有IC電源軌均可隔離,以便進行單獨的電流測量

  • 兩個通用 LED 和兩個通用按鈕開關
