【產品介紹】MAX14819 雙通道IO-Link主機收發器

集成成幀器與L+電源控制器的超低功耗IO-Link主機收發器

MAX14819

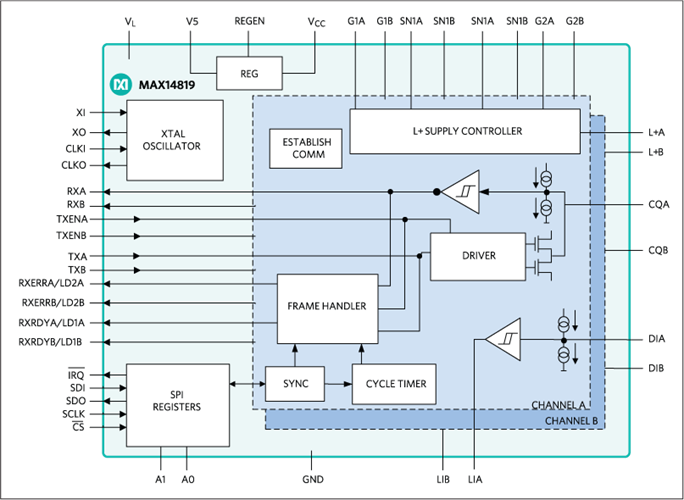

MAX14819/MAX14819A 產品介紹

MAX14819/MAX14819A低功耗、雙通道IO-Link®主機收發器帶有感測器/執行器電源控制器,完全相容最新IO-Link和二進位輸入標準及測試規範IEC 61131-2、IEC 61131-9 SDCI和IO-Link 1.1.3。 主機收發器也包括雙通道輔助數位輸入(DI_)。


MAX14819/MAX14819A可設置為配合外部UART工作,或者使用IC上的集成成幀器。


為便於選擇MCU,主機收發器具有幀處理電路,帶有UART和FIFO。 設計上可用來簡化所有IO-Link M序列幀類型的時效性控制。 MAX14819也具有自主迴圈定時器,降低對高精度控制器時序的要求。 集成建立通信排序器也簡化喚醒管理。


使用幀處理程序時,MAX14819A上的元件訊息回應延遲可停用,MAX14819A具有比MAX14819更高的L+門檻。與MAX14819相比,MAX14819A接收器還具有更高的高頻信號隔離。


MAX14819/MAX14819A集成兩個低功耗感測器和電源控制器,具有先進的限流、反向電流保護和反極性保護能力,支援低功耗可靠方案。


MAX14819/MAX14819A採用48引腳(7mm × 7mm) TQFN封裝,工作在-40°C至+125°C擴展級溫度範圍。



應用

  • IO-Link 閘道器

  • IO-Link 主機系統



優勢及特點

  • 低功耗架構

    • 1Ω (典型值)驅動器導通電阻

    • 1.9mA (典型值)雙通道總電源電流

    • 具有15mV檢測電壓的限流器

  • 集成的IO-Link成幀器無需外部UART

    • 集成循環定時器減少微控制器時序關鍵工作

  • 高可設置性和高集成度可減少 SKU

    • 兩個輔助Type 1/Type 3 數位輸入

    • 支援 NPN 感測器

    • 雙 24V 感測器電源控制器包括:

    • 大電容負載充電能力

    • 2A或更高的負載電流

  • 集成保護實現強大的系統

    • 所有介面針腳上的極性反接保護

    • 所有介面針腳的過壓上限

    • C/Q 和 DI 完全相容 IEC 61131-2 標準

    • 符合 IO-Link 1.1.3 的 C/Q 標準

    • L+ 和 C/Q 上的反向電流阻斷

    • 65V 絕對最大額定值,確保 TVS 靈活性

    • 突波濾波器可提高恢復能力

    • -40°C 至 +125°C 工作溫度範圍



MAX14819EVKIT 評估套件



簡介

MAX14819EVkit含評估板及軟體。是經過完整安裝並經測試的電路板,用來測試評估MAX14819A IO-Link®雙通道主機收發器。

評估板包括與Windows® 7相容的軟體,提供可用來執行裝置功能之GUI圖形介面。評估板透過USB-A到Micro B電纜連接到PC。

MAX14819評估板也可用於評估MAX14819。



功能與特點

  • 符合IO-Link標準的裝置收發器

  • IO 和 SPI 介面連接埠

  • Windows® 7相容軟體

  • USB-PC連接

  • 經過驗證的電路板佈局

  • 經過完整組裝和測試
