【產品介紹】AD7380 精密模數轉換器

AD7380/AD7381分別為16位和14位引腳兼容系列雙通道同步採樣、高速、低功耗、逐次逼近寄存器(SAR)型模數轉換器(ADC) ，採用3.0 V至3.6 V電源供電，最高吞吐速率達4 MSPS 。模擬輸入類型為差分，接受寬共模輸入電壓，在CS下降沿進行採樣和轉換。

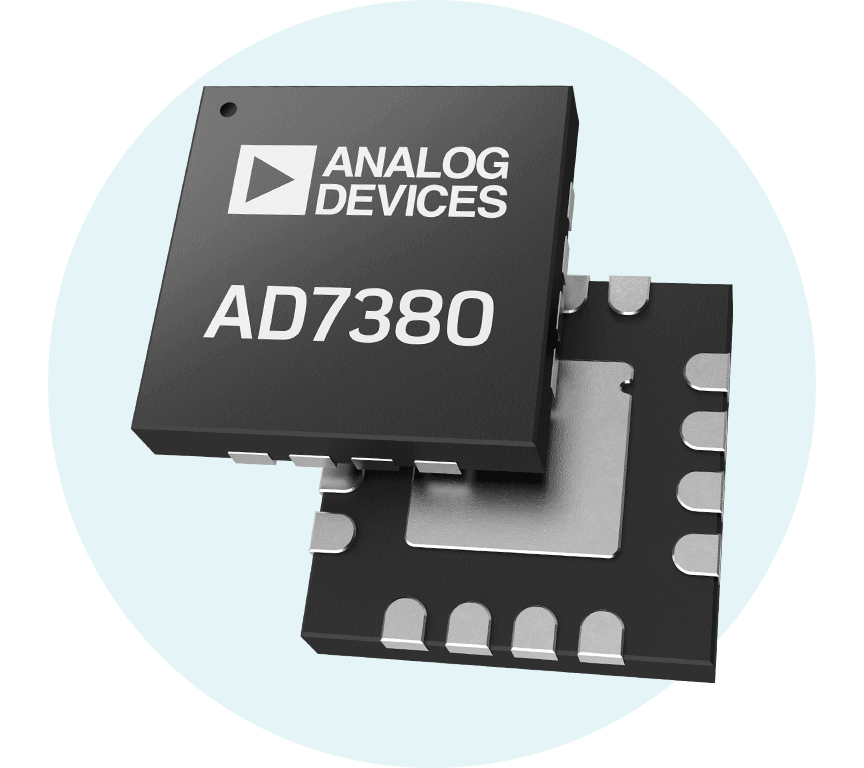

AD7380/AD7381安馳科技ADI

集成片內過採樣模塊可改善動態範圍並在更低帶寬下降低噪聲。器件內置2.5 V緩衝基準電壓源。或者，也可以使用最高3.3 V的外部基準電壓源。

轉換過程和數據採集過程均採用標準控制輸入，可與微處理器或數位訊號處理器(DSP)輕鬆接口。使用獨立邏輯電源時，該器件兼容1.8V 、2.5V和3.3 V接口。

AD7380/AD7381採用16引腳引線框芯片級封裝(LFCSP) ，額定工作溫度範圍為-40°C至+125°C 。

產品聚焦

  1. 具有兩個完整的ADC功能，支持雙通道同步採樣和轉換。

  2. 引腳兼容產品系列。

  3. 4 MSPS高吞吐速率。

  4. 節省空間的3 mm × 3 mm LFCSP封裝。

  5. 集成過採樣模塊可提高動態範圍，減少噪聲，並降低SCLK速度要求。

  6. 具有寬共模範圍的差分模擬輸入。

  7. 小採樣電容可降低放大器驅動負擔。

應用

  • 馬達控制位置反饋

  • 馬達控制電流檢測

  • 聲納

  • 電能質量

  • 數據採集系統

  • EDFA應用

  • I/Q解調

特點

  • 16位/14位ADC系列

  • 雙通道同步採樣

  • 全差分模擬輸入

  • 吞吐轉換速率：4 MSPS

  • SNR （典型值）

    • 92.5 dB ，V REF = 3.3 V外部，AD7380 （16位）

    • 85.4 dB ，V REF = 3.3 V外部，AD7381 （14位）

    • 101 dB（採用×16 OSR）

  • 片內過採樣功能

  • 分辨率增強功能

  • INL （最大值）
    • 2.0 LSB （16位）
    • 1.0 LSB （14位）
  • 2.5 V內部基準電壓
  • 高速串行接口
  • 工作溫度範圍：-40°C至+125°C
  • 16引腳LFCSP封裝，3 mm × 3 mm
  • 寬共模範圍
  • 警報功能
