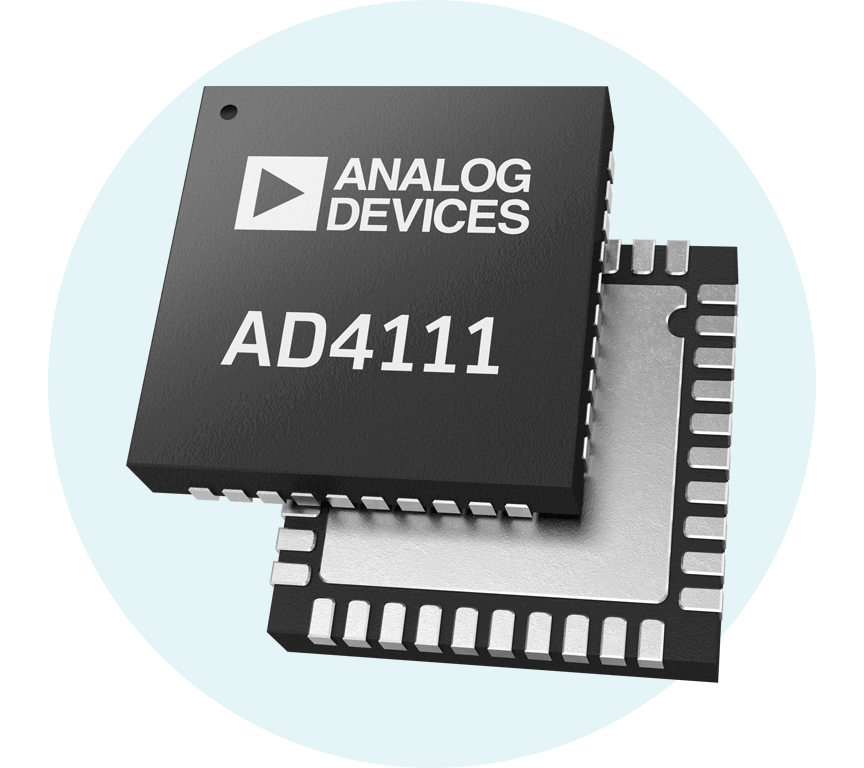

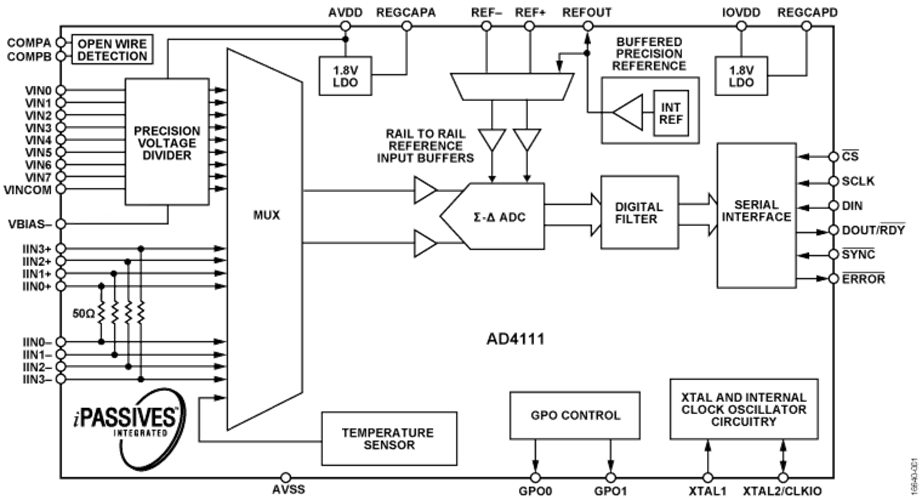

【產品介紹】AD4111 精密模數轉換器

AD4111是一款低功耗、低噪聲、24位Σ-Δ型模數轉換器(ADC)，集成了模擬前端(AFE)，支持全差分或單端、高阻抗(≥1MΩ)雙極性±10 V電壓輸入和0 mA至20 mA電流輸入。

AD4111安馳科技ADI

AD4111還集成了關鍵的模擬和數位訊號調理模塊，可針對所用的每個模擬輸入通道配置8種獨立設置。對於完全建立的數據，AD4111的最大通道掃描速率為6.21 kSPS (161 µs)。

嵌入式2.5 V、低漂移(5 ppm/°C)帶隙內部基準電壓源（帶輸出基準電壓緩衝器）減少了外部元件數量。

數位濾波器提供靈活的設置，包括以27.27 SPS輸出數據速率實現50 Hz和60 Hz同時抑制。用戶可根據應用中每個通道的需求選擇不同的濾波器設置。自動通道序列器支持ADC轉接每個使能的通道。

AD4111的精密性能通過集成ADI公司專有的iPassives™技術而實現。AD4111出廠時已進行校準，可實現指定的高精度。

AD4111還有獨特的電壓輸入開路檢測功能（正在申請專利），支持採用5 V或3.3 V單電源的系統級診斷。

AD4111採用單電源供電，很容易用於電氣隔離應用。AD4111的額定工作溫度範圍為−40°C至+105°C，提供40引腳、6 mm × 6 mm LFCSP封裝。

應用

  • 過程控制

    • PLC和DCS模塊

    • 儀器儀表與測量

特點

  • 根據以下標准進行魯棒性測試：IEC6100-4-2、IEC6100-4-3、

  • IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11

  • 集成模擬前端的24 位ADC

    • 快速靈活的輸出速率：1.25 SPS 至31.25 kSPS

    • 每通道通道掃描速率：6.21 kSPS（161 μs 建立時間）

    • 1 kSPS 時每個通道16 個無噪聲位

    • 20 SPS 時每個通道的50 Hz 和60 Hz 抑制為85 dB

  • ±10 V 輸入，4 個差分或8 個單端

    • 引腳絕對最大額定值：±50 V

    • 高達±20 V 的超量程

    • ≥1 MΩ 阻抗

    • 25°C 時精度為±0.06%

    • 開路檢測

  • 0 mA 至20 mA 輸入，4 個單端

    • 引腳絕對最大額定值：±50 mA

    • 高達−0.5 mA 至+24 mA 的超量程

    • 60 Ω 阻抗

    • 25°C 時精度為±0.08%

  • 片內2.5 V 基準電壓源

    • 25°C 時精度為±0.12%，漂移為±5 ppm/°C（典型值）

  • 內部或外部時鐘

  • 電源

    • AVDD = 3.0 V 至5.5 V

    • IOVDD = 2 V 至5.5 V

    • 總I DD = 3.9 mA

  • 溫度範圍：−40°C 至+105°C

  • 3 線或4 線串行數字接口（SCLK 上的施密特觸發器）

    • SPI、QSPI、MICROWIRE 和DSP 兼容
