3GHz HMI 5：2 交叉點收發器，帶螢幕顯示
產品詳情

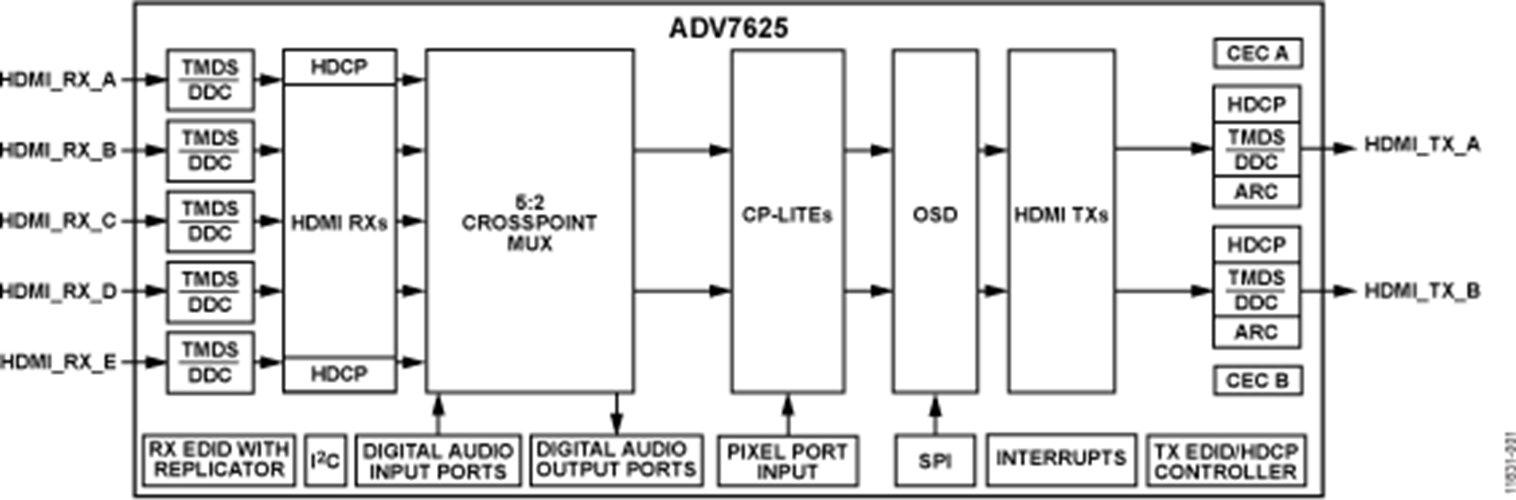

ADV7625是一款高性能、五輸入、雙輸出、高清多媒體介面（HDMI）®收發器，具有交叉點和分路器功能。
ADV7625支援3 GHz影音，具有兩個獨立的HDMI接收器、兩個獨立的HDMI發射器、兩個音訊輸出埠、兩個音訊輸入埠和一個圖元埠輸入。
ADV7625經ADI公司全面測試，支援所有HDCP中繼器功能、中繼器軟體庫和驅動程序。
ADV7625中的HDMI接收器和發送器支援接收和傳輸高達4k×2k（24 Hz/25 Hz/30 Hz）的3 GHz影音格式，以及所有HDMI 3D電視格式。接收器和發射器也對THX®媒體總監™提供支援。
每個HDMI接收器都有一個集成均衡器，可確保介面的穩定運行，電纜長度可達30米。HDMI接收器共用一個768位元組易失性擴展顯示識別數據（EDID）記憶體，該記憶體可以促進一個或兩個EDID，每個接收器一個。每個HDMI埠具有專用的5 V檢測和熱插拔™置位引腳。
每個 HDMI 發射器都支援音訊回傳通道 （ARC），並具有支援功能發現和控制 （CDC） 的整合 HDMI CEC 控制器。
ADV7625提供兩個音訊輸出埠和兩個音訊輸入埠。每個音訊埠支援從HDMI中提取和插入多達8個通道的音訊數據。支援 HDMI 音訊格式，包括 I²S、S/PDIF、直流數位 （DSD） 和高比特率 （HBR） 音訊。
ADV7625具有TTL圖元埠輸入，便於從類比前端解碼器（例如ADV7180、ADV7181D或ADV7842）接收數位視頻數據。
ADV7625集成螢幕顯示（OSD）發生器，可創建和控制基於字元和圖示的高品質系統狀態和控制顯示。OSD 可以在 3 GHz 影音格式和 3D 視頻上。有興趣使用OSD的客戶可以使用ADI公司的OSD開發工具Blimp。請加入「安馳科技LINE好友」洽詢，並獲得更多最新資訊。

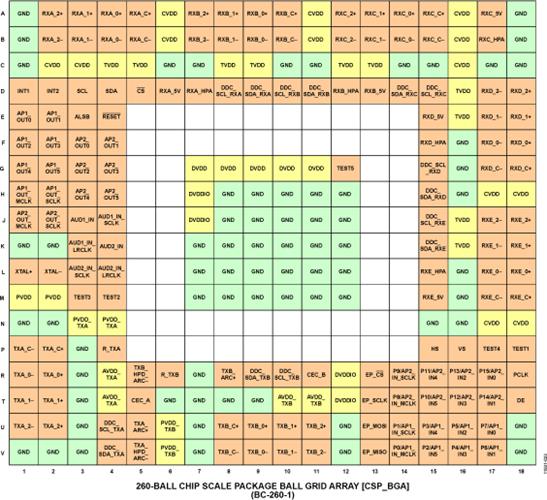

ADV7625採用節省空間的260引腳、15 mm×15 mm CSP_BGA表面貼裝、符合RoHS標準的封裝，額定溫度範圍為0°C至70°C。
應用
-
AVR
-
支援HDMI中繼器的條形音箱
-
矩陣開關
-
其他中繼器應用
特點和優點
-
5 輸入、2 輸出交叉點 HDMI® 收發器
-
支援高清
-
支援 3GHz 影片（例如 4k x 2k）
-
音訊回傳通道 （弧）
-
支援3D電視
-
內容類型位元
-
相容 CEC 1.4
-
擴展比色法
-
-
高頻寬數位內容保護 （HDCP 1.4）
-
基於字元與圖示的螢幕顯示 （OSD）
-
所有必需 3D 格式上的 3D OSD 疊加
-
支援 3 GHz 影音格式上的 OSD 疊加
-
-
HDCP 中繼器支援最多支援 127 個 KSV
-
300 MHz 最大TMDS時鐘頻率（高達 4k x 2k）
-
支援 48、36、30 位深色輸入模式
-
超低抖動數位鎖相環（100% 校正）
-
有關其他功能，請參見數據手冊請加入「安馳科技LINE好友」索取，並獲得更多最新資訊。
