【產品介紹】ADSP-21569數位訊號處理器(DSP)

相關應用文章:
飛時測距技術
家庭影院和遊戲音頻平台


高達 1GHz 的 SHARC+ DSP,具有 640KB L1、1024KB 共用 L2 SRAM、400 引腳CSP_BGA

安馳科技 ADSP-21569 ADI

產品詳情

ADSP-2156x處理器的速度高達1 GHz,是SHARC®系列產品的成員。

ADSP-2156x處理器基於SHARC+®單核。

ADSP-2156x SHARC處理器是SIMD SHARC系列裡數位訊號處理器(DSP)的成員,採用ADI公司超級哈佛架構。這些 32位元 / 40位元 / 64位元浮點處理器,針對高性能音訊 / 浮點應用進行了優化,具有大型單晶片上靜態隨機存取記憶體 (SRAM)、刪除輸入 / 輸出 (I/O) 多個內部總線以及創新的數位音訊介面 (DAI)。SHARC+新增功能包括緩存增強和分支預測,同時保持與以前的SHARC產品的指令相容性。

SHARC+處理器領先競品,集成了豐富的的系統和記憶體(參見數據手冊中的表1。請加入「安馳科技LINE好友」索取,並獲得更多最新資訊。),是可編程的設計應用平台首選,類似於精簡指令計算(RISC)、多媒體支援和前緣訊號處理在一個集成封裝中。這些應用涵蓋廣泛的市場,包括汽車、專業音訊和需要高浮點性能的工業應用。



應用

  • 汽車:

    • 音訊放大器、音響主機、主動降噪/RNC、後座娛樂系統、數字駕駛艙、ADAS

  • 消費性和專業音訊:

    • 揚聲器、條形音箱、AVR、會議系統、混音台、陣列式麥克風、耳機

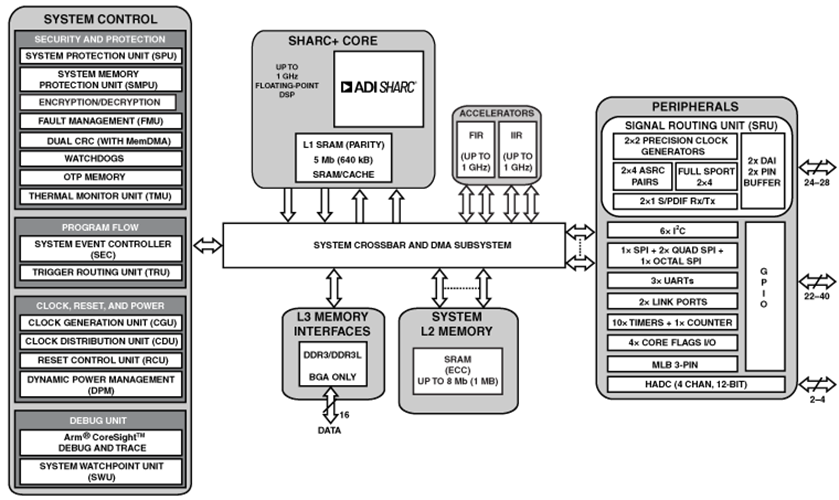

特點和優點

SHARC+ 核心

  • 800MHz(最大值)或 1GHz(最大值)內核時鐘頻率

  • 640KB on-chip Level 1 (L1) SRAM 記憶體(with parity)提高了低延遲性能

  • 支援32位元、40位元和64位元浮點

  • 32 位元定點

  • 位元組、短字、字、長字尋址



記憶

  • 1024KB on-chip Level 2(L2) SRAM,帶 ECC 保護 - 在許多案例中無需外部記憶體

  • 一個針對低系統功耗優化的 3 級 (L3) 介面,為 DDR3(支援 1.35 V 的 DDR3L 設備)SDRAM 設備提供 16位元介面



16位元 DDR/DDR3L 記憶體控制器

  • 1.35V 支援 DDR3L



高級硬體加速器

  • 增強型 FIR/IIR 卸載以核心時鐘頻率運行的引擎,以增加處理能力

  • 具有 OTP 的安全加密引擎



強大的 DMA 系統



創新的數位音訊介面 (DAI) 包括:

  • 8 個帶 TDM 和 I2S 模式的全運動介面

  • 2 個 S/PDIF 接收/發射,8 對 ASRC

  • 4x 精密時鐘發生器

  • 28 個緩衝區



其他外設連接/介面:

  • 2x 四通道 SPI,1x 八通道 SPI

  • MLB 3-pin

  • 6 個 I²C,3 個 UART

  • 2x 鏈路埠

  • 10x 通用定時器, 1x 通用計數器

  • 2x Link Ports

  • 4通道12位元ADCs

  • 40個 GPIO 引腳,28個 DAI 引腳

  • 熱感測器



封裝

  • 17 毫米 x 17 毫米(0.8 毫米間距)400 球CSP_BGA



附加功能

  • 安全與保護

  • 加密硬體加速器

  • 具有IP保護的快速安全啟動

  • 運行頻率高達 1 GHz 的增強型 FIR 和 IIR 加速器

  • 符合 AEC-Q100 標準,適用於汽車應用
