【解決方案】採用ADI 飛時測距技術的3D 成像

安馳科技 飛時測距 ADI

3D飛時測距(ToF)是一種無掃描器LIDAR(光檢測測距),它使用持續時間為奈秒的高功率光脈衝,從場景捕獲深度資訊(通常在短距離內)。

ADI公司提供領先業界的產品和解決方案,支援並增強領先業界的ToF系統和相機的性能,包括最高解析度CMOS成像晶元(1 Megapixel)、深度計算和處理、激光驅動器和電源管理,以及有助於快速實施ToF解決方案的開發工具和軟體/硬體元件。此外,ADI公司還與全球合作夥伴,網路開發ToF模組、相機和設計服務,共創迅速的收入。


飛時測距技術概述

ToF相機通過使用調製光源(例如雷射)和對雷射波長敏捷的感測器,主動照亮物體來測量距離,以捕獲反射光。感測器測量從發出光到相機接收反射光之間的時間延遲∆。時間延遲是成正比的,為相機與物體之間的兩倍距離(往返),因此距離可以估計為深度= cΔ/2,其中c是光速。

測量∆T有不同的方法,其中兩種已成為最普遍的方法:連續波(CW)方法和基於脈衝的方法。應該注意的是,絕大多數已經使用市場上的CW ToF系統和CMOS感測器,而脈衝ToF系統使用非CMOS感測器(特別是CCD)。

安馳科技 飛時測距 ADI

飛時測距的簡易圖表。


安馳科技 飛時測距 ADI

使用飛時測距進行人員分類和範圍檢測的示意圖像。


ADI公司與微軟公司合作,正在構建一個新的產品群組,專注於基於CMOS CW的產品,以補充我們現有的CCD脈衝系統產品。

ADI正在利用其技術專長,以微軟的Azure Kinect技術為基礎,提供領先的ToF解決方案,提供更高的深度精度,及更遠的距離內運行,並以最小的功耗在各種環境中穩健運行。


在關鍵應用領域創造價值

安馳科技 飛時測距 ADI

消費者

從AR(擴增實境)和VR(虛擬實境)耳機到具有先進攝影和安全功能的智慧手機,ToF技術有望成為下一代消費電子產品的重要組成部分。

在AR/VR頭顯中,ToF系統獲取的深度訊息,實際上為使用者提供了現實的另一個維度。在智慧手機中,該技術將使照相功能,能夠開發為數位單眼相機品質的攝影效果,實現更逼真的AR / VR功能,並提供額外的保護,防止不必要的外部存取。


安馳科技 飛時測距 ADI

工業4.0

智慧感測器,尤其是深度感測器,在製造業以及運輸和物流中的使用越來越普遍。

從用於質量檢測的工業機器視覺,到用於資產管理的體積檢測,再到用於自主製造的導航,製造業正在採用這些感測技術,並朝著專為惡劣工業環境設計的最高解析度系統邁進。


安馳科技 飛時測距 ADI

汽車

在下一代汽車中,駕駛艙內的ToF系統,將能夠監控駕駛員及其乘客的位置和狀態,在駕駛員喪失行為能力的情況下,接管控制權並將汽車操縱到安全地帶。

透過ToF技術實現的手勢控制系統,據說是汽車的下一代使用者介面,允許駕駛員接聽來電,更改音訊輸入源,甚至通過手或手指的簡單手勢,來控制空調。現在聽起來是不是覺得,不像以前還認為是不可能的事了呢!你準備好了嗎?


安馳科技 飛時測距 ADI

醫療

鑒於最近的大流行,用於遠端距離和深度測量的飛時測距技術,在醫療保健中變得越來越重要。透過手勢非接觸式控制、遠端監測嬰兒呼吸以及監測各種環境中的社交距離,只是使用ADI飛時測距技術的一小部分應用而已。


安馳科技 飛時測距 ADI

安全和監控

與傳統的2D圖像檢測技術相比,ADI公司的高解析度深度檢測技術,具有顯著優勢。高解析度深度可以更輕鬆地對人和物體進行分類,並具有更高的可信度。這可以用於許多應用實例,從商業/零售進入/出口(用於安全和監控)到檢測人們跌倒或受傷(用於醫療應用)。


安馳科技 飛時測距 ADI

機器人

高解析度ToF系統,對於允許自主機器和機器人感知,對環境規劃做出最佳路徑,可靠和安全的完成任務至關重要。此外,3D成像可以在人類和協作機器人一起工作的應用中實現安全功能。


CMOS 3D–就像1-2-3一樣簡單

安馳科技 飛時測距 ADI

多年來,ADI公司一直在為消費電子、汽車和工業應用的大規模生產,提供經過驗證的解決方案,為3D飛時測距(ToF)成像提供元件。ADI公司正在擴大這一類覆蓋範圍,並提供CMOS成像儀、激光驅動器、基於軟體和硬體的深度計算,以及完整解決方案的全面線路圖。瞭解ADI如何應對ToF中一些最深層次的挑戰,以減輕客戶的複雜工作,讓他們專注於豐富其應用。


飛時測距產品

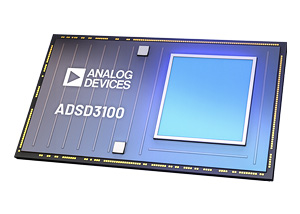

安馳科技 ADSD3100 ADI

ADSD3100

1 MP,CMOS,飛時測距時間,背面照明感測器

主要應用:高解析度ToF成像

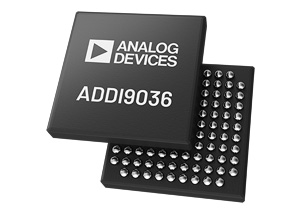

安馳科技 ADDI9036 ADI

ADDI9036

CCD TOF訊號處理器,具有可編程定時和V驅動器

主要應用:ToF 處理器

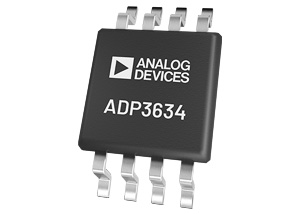

安馳科技 ADP3634 ADI

ADP3634

高速、雙通道、4 A MOSFET 驅動器、同相 A/B 輸入引腳、9.5V < < 18V

主要應用:半導體雷射管驅動器


3D飛時測距開發平台

模組化 ToF 解決方案,基於業界標準的 96Boards 平台構建,可在 X、Y 和 Z 軸上測量物體。

AD-96TOF1-EBZ 產品頁面

安馳科技 3D飛時測距開發平台  ADI



3D飛時測距平台使機器感知成為現實

ADI公司的3D ToF平台原型設計可用於軟體和演算法開發。作為硬體設計的開始,該平台可用於工業、汽車等領域的更快速評估和實施。

觀看有關ADI深度檢測技術的影音

安馳科技 3D飛時測距開發平台  ADI

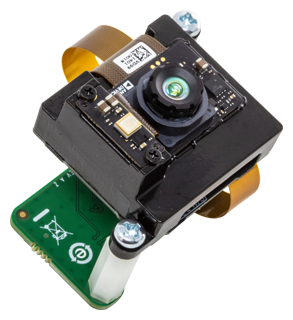

AD-FXTOF1-EBZ - 3D ToF 開發套件

AD-FXTOF1-EBZ是一種深度感測解決方案,是開發3D計算機視覺系統的理想選擇。它使用 VGA CCD,能夠以每秒 30 幀的速度捕獲場景的 640×480 深度圖,提供比市場上許多其他 TOF 系統高 4× 的解析度。這樣可以檢測和測量到更小更薄物體的距離,否則其他ToF系統將看不到這些物體。

AD-FXTOF1-EBZ評估板

安馳科技 3D飛時測距開發平台  ADI

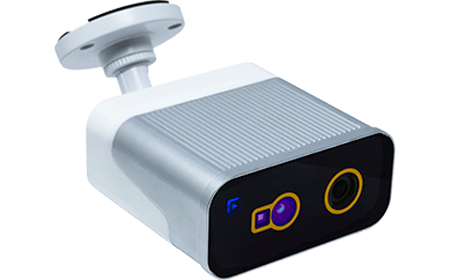

AD-3DSMARTCAM1-PRZ

AD-3DSMARTCAM1-PRZ是具有AI邊緣處理功能的2D和3D機器視覺解決方案。它可用於為物流、機器人、農業和人員活動監控等不同行業領域實施先進的機器視覺應用。

AD-3DSMARTCAM1-PRZ 評估板

安馳科技 AD-3DSMARTCAM1-PRZ  ADI
