產品詳情
LTC®3351 是一款超級電容充電器及後備電源控制器IC，包含熱插拔前端保護和完整備用電源解決方案。用於對一個至四個超級電容器的串聯堆疊進行充電和監視。
LTC3351 的同步降壓型控制器可驅動 N-通道 MOSFET 以實現恆定電流 / 恆定電壓充電，並具有可編程設計輸入電流限值。此外，降壓轉換器作為升壓轉換器反向運行，將電力從超級電容器堆疊輸送到備用電源軌。內部平衡器無需外部平衡電阻，每個電容器都有一個用於過壓保護的並聯穩壓器。

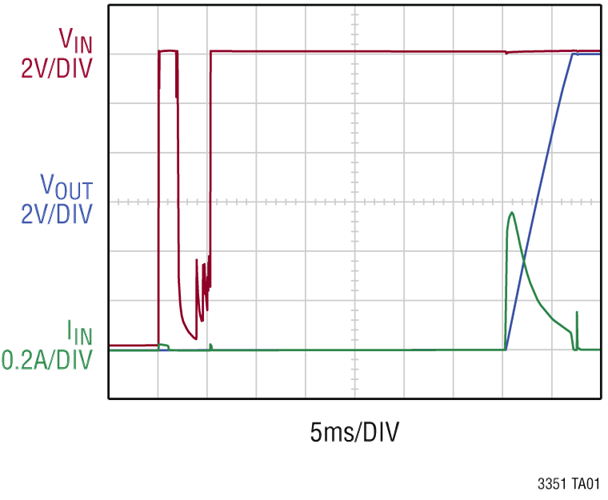

LTC3351 監視系統電壓、電流、堆疊式電容和ESR，這些都可以通過 I²C / SMBus 埠讀取。熱插拔控制器提供可編程設計UV/OV閾值、PCIe 相容啟動時序和精密閾值 /重試輸入。
通過監視備用超級電容器的實際電容，LTC3351 使系統能夠將電容器電壓設定為一個最小值，同時確保維持所需的備用能量，從而延長了電容器壽命。理想的二極體控制器使用 N-通道 MOSFET 實現從超級電容器到輸出的低損耗功率路徑。
LTC3351 採用耐熱性能增強型扁平 44 引腳 4mm × 7mm × 0.75mm QFN 表面貼裝封裝。
應用
-
帶 NVM 的可交換 PCIE 卡
-
大電流 12V 穿越式不間斷電源
-
伺服器/大容量存儲/高可用性系統
優勢和特點
-
帶斷路器的集成熱插拔控制器
-
高效同步降壓CC/CV充電，適用於1至4個串聯超級電容器
-
備份中的升壓模式可更好地利用超級電容器中存儲的能量
-
16位元ADC，用於監控系統電壓/電流、電容和ESR
-
可編程設計欠壓和過壓門限至 35V
-
V輸入：4.5V 至 35V，V電容（N）：每個電容器高達 5V，充電/備份電流：>10A
-
可程式設計輸入電流限值使系統負載優先於電容器充電電流
-
所有 N-FET 充電器控制器和電源路徑™控制器
-
緊湊型 44 引腳 4mm × 7mm QFN 封裝

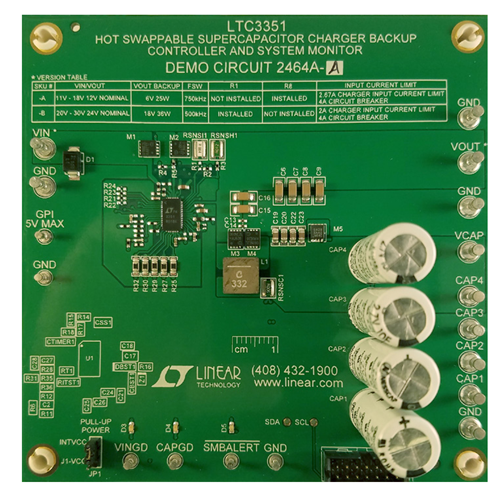

評估套件 （１）DC2464A-A
LTC3351EUFF演示板 熱插拔超級電容器充電器、備用控制器和系統監視器（12V 標稱輸入，6V 25W 備份）
評估套件 （２）DC2464A-B
LTC3351EUFF演示板 熱插拔超級電容器充電器、備用控制器和系統監視器（24V 標稱輸入，18V 36W 備份）
概述
演示電路2464A-A/2464A-B是一款超級電容充電器和備用控制器，具有熱插拔前端以及超級電容運行狀況和系統監控功能;採用 LTC3351。

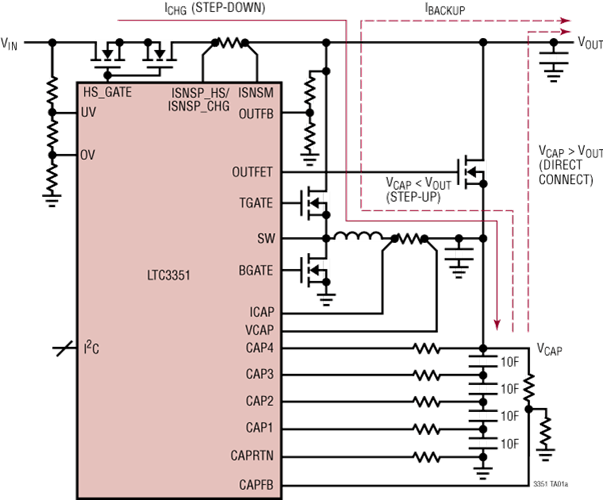

LTC3351 包括一個降壓型超級電容器充電器和一個後備升壓型控制器。它具有雙輸入熱插拔FET，用於控制連接時的突波電流，並在發生過流故障或輸入功率損耗時斷開輸入電源。輸出理想二極體允許超級電容器在VCAP高於設定的備份電壓時提供輸出。當電容器堆棧電壓降至設定輸出電壓時，LTC3351 將充當一個升壓型穩壓器以提供輸出，直到超級電容器中的能量耗盡。
