產品詳情
98%高效率雙向升降壓型切換開關穩壓控制器：高功率設計，可在兩個相同電壓電池間操作，除了可應用在太陽能，也能自動駕駛汽車、油電混合車、電動車冗餘電源。
電動車、油電混合車中通常會設置兩顆12V、24V或48V的電池，透過LT8708、LT8708-1可避免其中一顆電池故障時造成系統停機

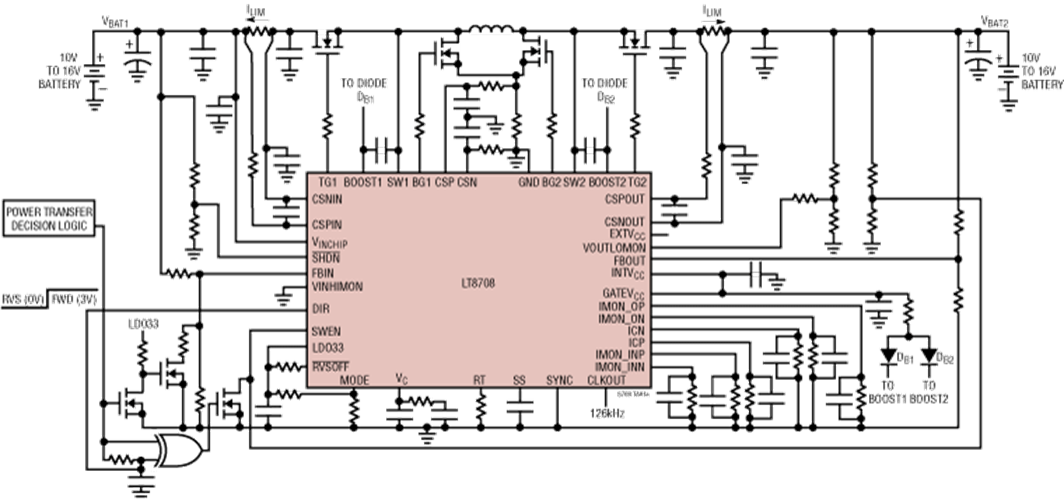

LT8708是一款高性能降壓-升壓型開關穩壓控制器，其採用一個可高於、低於或等於輸出電壓的輸入電壓運作。該元件的特性可簡化電池/電容備份系統和其他可能需要調節 VOUT、VIN、IOUT 和/或 IIN 的應用中的雙向電源轉換。
可以監控和限制轉換器輸入和輸出的正向和反向電流。所有四個電流限值（正向輸入、反向輸入、正向輸出和反向輸出）都可以使用PCB上的四個電阻獨立設置。
MODE 引腳可在非連續導通模式 （DCM）、連續導通模式 （CCM）、混合導通模式 （HCM） 和突發模式®操作之間進行選擇。結合 DIR（方向）引腳，晶元可以配置為只處理從 VIN 到 VOUT 或只從 VOUT 到 VIN 的功率。
LT8708 具有 2.8V 至 80V 的寬輸入和 1.3V 至 80V 的輸出範圍（高功率設計），與大多數太陽能、汽車、電信和電池供電型系統相容。
應用
-
高壓降壓-升壓轉換器
-
雙向充電系統
-
汽車 48V 系統
特點和優勢
-
單個電感器允許 V 輸入高於、低於或等於 V輸出
-
六種獨立的監管形式
-
V輸入電流（正向和反向）
-
V輸出電流（正向和反向）
-
V輸入和V輸出電壓
-
-
支援正向和反向不連續導通模式
-
支援切換時更改模式和 DIR 引腳
-
V晶片範圍 2.8V （需要 EXTVCC > 6.4V） 至 80V
-
輸入輸出範圍：1.3V 至 80V
-
同步整流：效率高達 99%
-

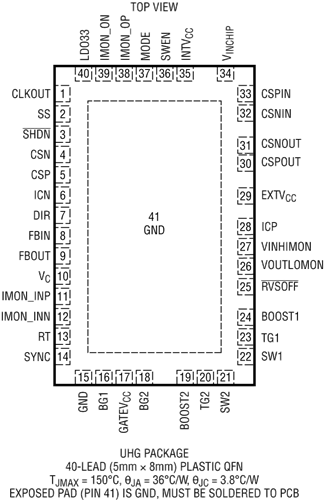

採用 40 引腳 （5mm × 8mm） QFN 封裝，具有高壓引腳間距和 64 引腳 （10mm × 10mm） eLQFP
-
AEC-Q100 進行中
評估套件 （1）DC2719A
LT8708 / LT8708-1 具有靈活雙向能力的 80V V輸入和 V輸出同步 4 開關降壓-升壓型 DC/DC 控制器
概述
演示電路2719A是一款高性能雙向降壓-升壓轉換器，內置LT8708/LT8708-1，可在輸入電壓高於、低於或等於輸出電壓的情況下工作。演示板輸入範圍為 10.5V 至 14.5V （最大 25V）。輸出電壓設定為14.5V，輸出電流限值設定為40A。該板可以在正向和反向模式下工作。
該控制器集成了輸入電壓和輸出電壓穩壓器以及兩組輸入和輸出電流調節器，用於控制正向或反向流動的電流。包括簡化電池/電容器備份系統和其他可能需要調節 V 輸入、V 輸出、I 輸入和/或 I 輸出的應用的雙向電源轉換的功能。
雖然電流模式控制在正常方向和反向上限制電感電流，但這些電流限制會隨著輸入/輸出電壓的變化而發生一些變化。正向和反向輸入和輸出電流調節器提供四個可單獨設置的精確電流限值。
輸入穩壓器通常用於具有高阻抗電源的應用，如果輸入電壓降至設定點以下，將降低正向電流。當反向電流運行時，輸入穩壓器調節輸入側的電壓。
控制器的工作模式通過MODE引腳（跳線JP9引腳5至12）確定，可以設置為不連續模式、混合不連續模式、強制連續模式和突發模式®操作。
LT8708 能夠在連續導通模式 （CCM） 下工作時實現雙向操作。DCM、HCM 和突發模式操作僅允許電源沿一個方向流動。根據應用的不同，可能需要額外的電路。
評估套件 （２）DC2596A
LT8708 具有靈活雙向能力的 80V VIN 和 VOUT 同步 4 開關降壓-升壓型 DC/DC 控制器
概述
演示電路2596A是一款高性能雙向降壓-升壓轉換器，內置LT®8708，可在高於、低於或等於輸出電壓的輸入電壓下工作。演示板輸入範圍為 36V 至 75V。輸出電壓設定為 48V，輸出電流限值設定為 6A。
該控制器集成了輸入電壓和輸出電壓穩壓器以及兩組輸入和輸出電流調節器，用於控制正向或反向流動的電流。包括簡化電池/電容器備份系統和其他可能需要調節 V 輸入、V 輸出、I 輸入和/或 I 輸出的應用的雙向電源轉換的功能。
雖然電流模式控制在正常方向和反向上限制電感電流，但這些電流限制會隨著輸入/輸出電壓的變化而發生一些變化。正向和反向輸入和輸出電流調節器提供四個可單獨設置的精確電流限值。
輸入穩壓器通常用於具有高阻抗電源的應用，如果輸入電壓降至設定點以下，將降低正向電流。當反向電流運行時，輸入穩壓器調節輸入側的電壓。
控制器的工作模式通過MODE引腳（跳線 JP7 引腳 5 至 12）確定，可設置為不連續模式、混合不連續模式、強制連續模式和突發模式®操作。
LT8708 能夠在連續導通模式 （CCM） 下工作時實現雙向操作。DCM、HCM 和突發模式操作只允許電源沿一個方向流動。根據應用的不同，可能需要額外的電路。
通過從單獨的低電壓電源為 LT8708 供電，可以降低功耗。LT8708 將在輸入 （VIN 引腳） 上施加 >5.5V 電壓時啟動，當它運行時，如果引腳上的電壓> 6.4V，它將從 EXTV CC 引腳吸收電流。
5A 負載的典型效率在 36V 至 75V 輸入範圍內高於 96.3%。
LT8708數據手冊提供了器件、操作和應用資訊的完整描述。數據手冊應與DC2596A快速入門指南一起閱讀。LT8708 本身的輸入電壓範圍為 2.8V （需要 EXTV CC > 6.4V） 至 80V，輸出範圍為 1.3V 至 80V。►請上“安馳科技LINE好友”洽詢，並獲取更多最新訊息。
LT8708EUHG 採用 40 引腳 （5mm × 7mm） 塑膠 QFN 封裝，晶片下方有一個散熱墊。正確的電路板佈局對於實現最大的熱性能和電氣性能至關重要。請參閱數據表電路板布局清單部分。
