產品詳情

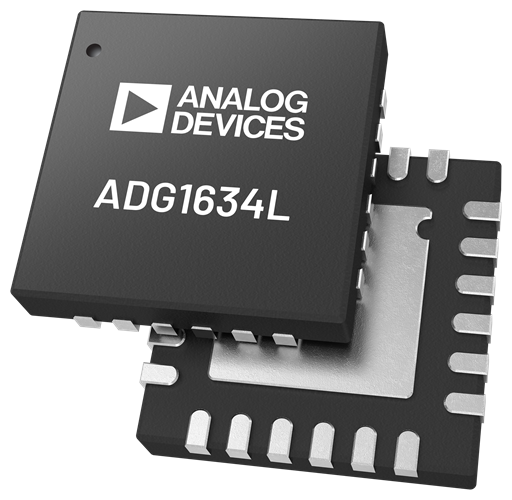

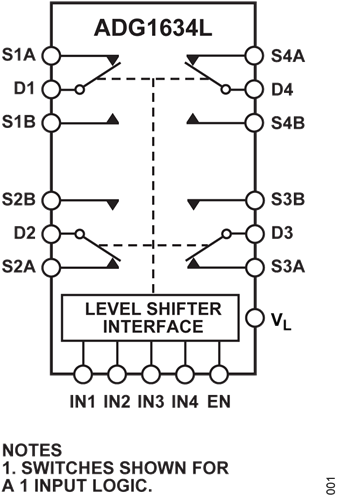

ADG1634L是一款單晶元工業CMOS（iCMOS）®類比開關，分別包含四個可獨立選擇的單刀雙切（SPDT）開關。
所有通道均具有先開後合的開關動作，可防止切換通道時發生短路。ADG1634L上的EN輸入是用於啟用或設備的禁用。禁用後，所有通道都將關閉。該開關由邏輯 1 EN 輸入啟用，而 INx 輸入定義SPDT開關的狀態（參見數據表 12 ）
下載數據表 ►https://reurl.cc/jR09vy
此開關超低導通電阻和導通電阻的平整，成為數據採集和增益開關應用的理想解決方案，在這些應用中，低失真是相當重要的。iCMOS結構可確保超低功耗，使該元件非常適合可攜式和電池供電的儀器。
一個外部 VL 電源，為較低的邏輯控制提供了靈活性。ADG1634L符合1.2 V和1.8 V JEDEC標準。
應用
-
通訊系統
-
醫療系統
-
音訊訊號路由
-
影音訊號路由
-
自動測試設備
-
數據採集系統
-
電池供電系統
-
FPGA 和微控制器系統
-
取樣保持系統
-
繼電器更換
產品亮點
-
在整個溫度範圍內的最大導通電阻為8.2 Ω。
-
最小失真。
-
VL 電源可實現低邏輯電平相容性。
-
1.2 V 和 1.8 V 邏輯電平均符合 JEDEC 標準。
-
當數位輸入浮動時保證關閉。
-

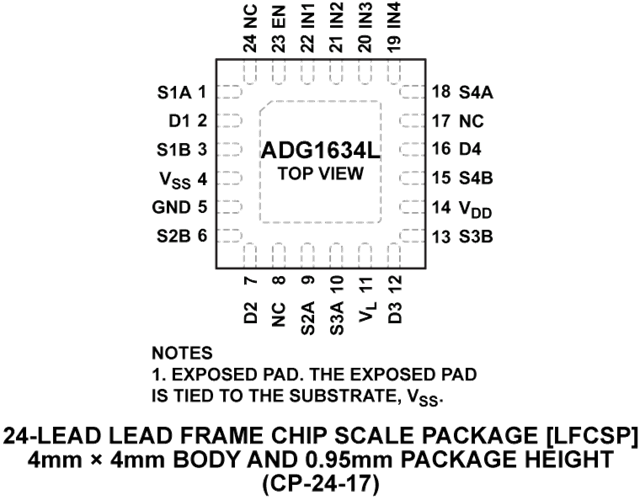

24 引腳、4 mm × 4 mm LFCSP。
特點和優勢
-
25°C 時 ±5 V 雙電源時，導通電阻典型值為 4.7 Ω
-
1.2 Ω導通電阻平坦度，25°C 時為 ±5 V 雙電源
-
額定電壓為±5 V、+12 V、+5 V和+3.3 V
-
±3.3 V至±8 V雙電源供電
-
3.3 V至16 V單電源供電
-
VL 電源，實現低邏輯電平相容性
-
符合 1.8 V JEDEC 標準
-
符合 1.2 V JEDEC 標準
-
軌到軌運行
-
24 引腳、4 mm × 4 mm LFCSP
評估套件
EVAL-ADG1634L
評估ADG1634L 4.7 Ω RON、四通道SPDT開關，具有1.2 V和1.8 V JEDEC邏輯一致性
產品詳情

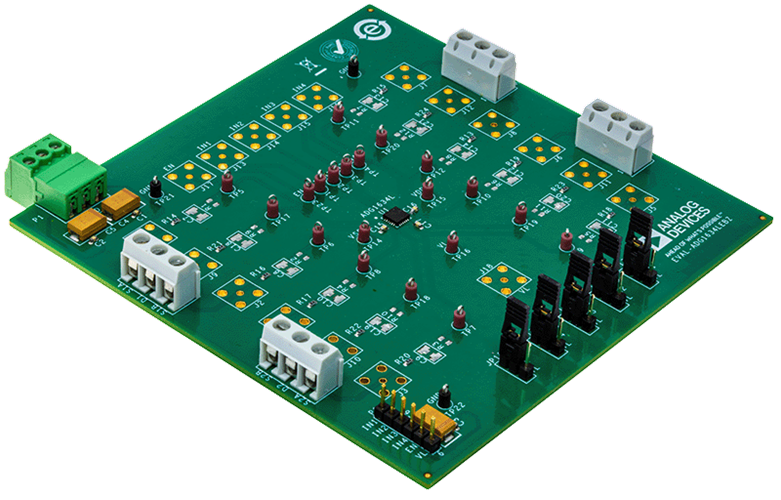

EVAL-ADG1634LEBZ是ADG1634L的評估板。ADG1634L內置四個獨立的單刀雙切（SPDT）開關。每個開關在導通時在兩個方向上的導電性能相同，並且每個開關都有一個延伸到電源的輸入訊號範圍。在關閉條件下，直至電源的訊號電平被阻斷。
一個外部 VL 電源引腳，為較低的邏輯控制提供了邏輯控制靈活性。ADG1634L符合1.2 V和1.8 V JEDEC標準。

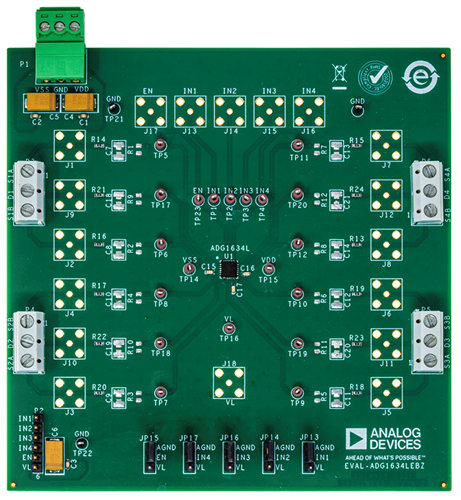

使用者指南中的圖1顯示了典型評估設置中的EVAL-ADG1634LEBZ。EVAL-ADG1634LEBZ位於評估板的中心。包括八個測試點，用於連接到每個源極引腳。包括用於漏極輸入的超小型 B 型 （SMB） 插座。三個螺絲端子為設備供電。如果需要，為使用者定義的數位電壓提供5引腳接頭。
ADI公司提供的ADG1634L數據手冊中提供了有關ADG1634L的完整規格，使用EVAL-ADG1634LEBZ時，應同時參閱該數據手冊和使用者指南。►請上“安馳科技LINE好友”洽詢，並獲取更多最新訊息。
特點和優勢
-
單列直插接頭為可編程門陣列 （FPGA） 或微控制器 1.2 V 或 1.8V 邏輯輸入訊號提供了靈活性
-
SMD引腳電阻器或電容器插座可用於添加無源元件
-
SMB 連接器插座，為輸入和輸出訊號提供了靈活性
入門所需設備
-
直流電壓源 （VDD/VSS）
-
±5 V，用於雙電源
-
可選數位邏輯電源 （VL）
-
1.1V 至 1.3 V，1.2 V 邏輯
-
1.65V至1.95V（用於1.8V邏輯）
-
模擬訊號源
-
測量電壓的方法，例如數位萬用表 （DMM）
