【產品介紹】ADIN1100 堅固耐用的工業級低功耗 10BASE-T1L 工業乙太網 PHY

ADIN1100ADIN1100ADIN1100



產品詳情

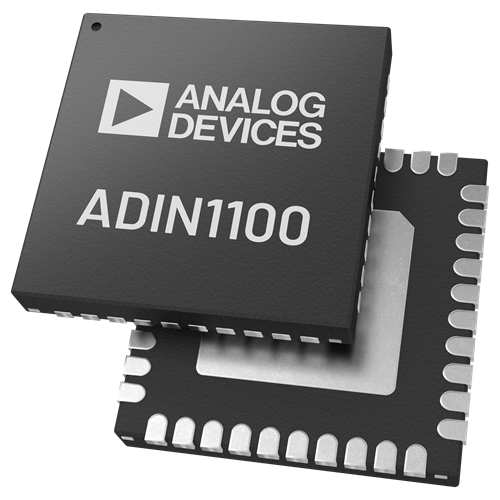

ADIN1100是一款低功耗、單埠、10BASE-T1L收發器,專為工業乙太網應用而設計,符合IEEE® 802.3cg-2019™乙太網標準,適用於長距離10 Mbps單對乙太網(SPE)。ADIN1100集成了一個乙太網PHY內核,其中包含所有相關的模擬電路、輸入和輸出時鐘緩衝、管理介面控制寄存器和子系統寄存器,以及MAC介面和控制邏輯,用於管理複位、時鐘控制和引腳配置。

ADIN1100支援電纜長達1700米的距離,啟用自動協商,具有39 mW的超低功耗。

PHY 內核支援 IEEE 802.3cg 標準中定義的 1.0 V p-p 工作模式和 2.4 V p-p 工作模式,可採用 1.8 V 或 3.3 V 單電源軌供電,較低電壓選項支援 1.0 V p-p 發射電壓電平。

ADIN1100集成電源監控電路和上電複位(POR)電路,可提高系統級穩健性。

MDIO介面是一個2線串行介面,用於主機處理器或MAC與ADIN1100之間的通訊,從而允許訪問PHY內核管理寄存器中的控制和狀態資訊。此介面與 IEEE 802.3 標準條款 22 和條款 45 管理幀結構相容。

應用

  • 製程控制

  • 工廠自動化

  • 建築自動化

  • 現場儀錶和開關



特點和優勢

  • 符合 10BASE-T1L IEEE 標準 802.3cg-2019

  • 電纜距離可達 1700 m,1.0 V 峰峰值和 2.4 V 峰峰值

  • 支援 1.0 V 峰峰值和 2.4 V 峰峰值發射電平

  • 支援本質安全應用

  • 診斷

    • 使用 TDR 進行電纜故障檢測

    • 與 MSE 連結品質指示器

    • 幀生成器和檢查器

    • 多種環迴模式

    • IEEE測試模式支援

  • MII、RMII 和 RGMII MAC 介面

  • MDIO 管理介面

  • 使用引腳綁定的非託管配置,包括

  • 25 MHz 晶體或外部時鐘輸入(RMII 為 50 MHz)

  • 單電源或雙電源,1.8 V或3.3 V工作電壓

  • 3.3 V、2.5 V 或 1.8 V MAC 介面 VDDIO 電源

  • 集成電源監控和 POR

  • 電磁相容測試標準

    • IEC 61000-4-4 電轉器 (±4 kV)

    • IEC 61000-4-2 靜電放電(±4 kV 接觸放電)

    • IEC 61000-4-2 靜電放電(±8 kV 空氣放電)

    • IEC 61000-4-5 突波 (±4 kV)

    • IEC 61000-4-6 傳導抗擾度 (10 V/m)

    • IEC 61000-4-3 輻射抗擾度(A 類)

    • EN 55032 輻射發射(B 類)

  • 小型封裝:40 引腳、6 mm x 6 mm LFCSP

  • 溫度範圍

    • 工業:-40°C 至 +85°C

    • 擴展溫度範圍:-40°C 至 +105°C




想要開始開發 10BASE-T1L 解決方案?

請加入安馳科技LINE好友詢問,以獲取 ADIN1100 樣品或評估板。

https://lin.ee/5gcKNi7




評估套件



EVAL-ADIN1100

評估ADIN1100魯棒型、工業、低功耗10BASE-T1L PHY和媒體轉換器至10BASE-T,採用ADIN1200乙太網PHY

EVAL-ADIN1100EVAL-ADIN1100EVAL-ADIN1100

產品詳情

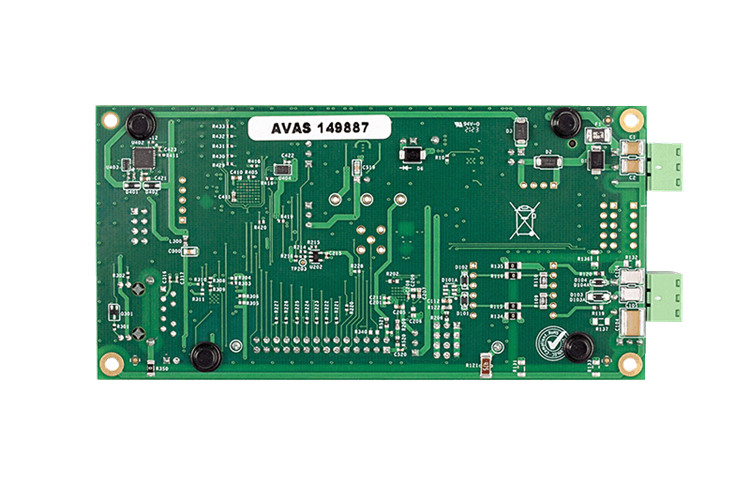

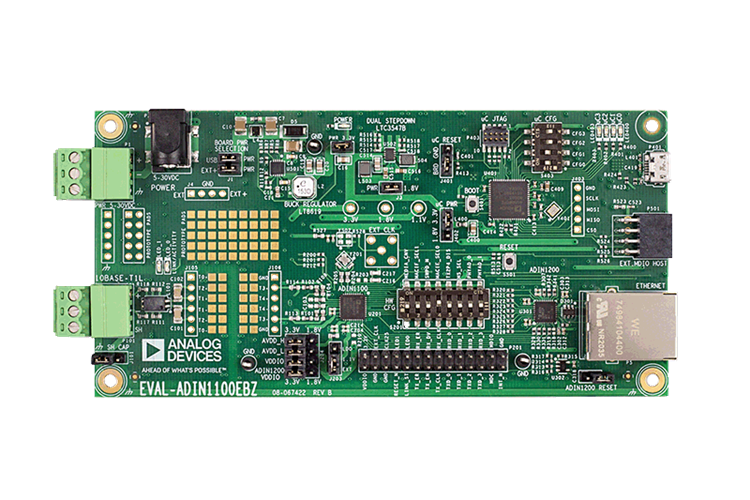

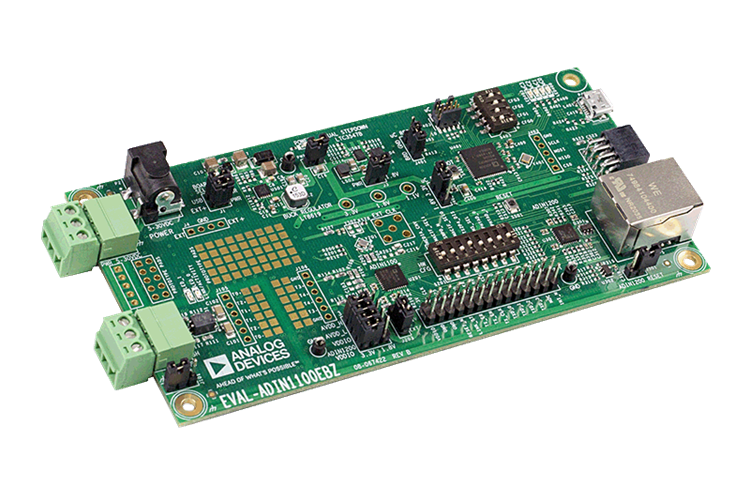

EVAL-ADIN1100EBZ是一款靈活的平台,可快速評估ADIN1100穩健型低功耗10BASE-T1L PHY產品。EVAL-ADIN1100EBZ 通過 1.7 km 長的電纜與設備提供 10 Mbps 單對乙太網 (SPE) 連接。

該評估板提供兩種工作模式,以實現最大的靈活性。透過USB埠連接到PC,可以使用ADIN1100 GUI軟體訪問全套ADIN1100寄存器設置和鏈路質量監控和診斷等功能。

或者,EVAL-ADIN1100EBZ板可以在獨立模式下工作,通過設置硬體配置鏈路和開關進行配置。板載LED提供狀態指示。

ADIN1100數據(MII、RMII和RGMII)和管理(MDIO)介面可透過接頭連接器傳輸,以便輕鬆連接到外部主機控制器。

提供小的原型製作區域和測試點,用於試驗替代電纜連接拓撲,包括隔離變壓器和/或功率耦合電感器。

該平台可以用作10BASE-T1L到10BASE-T媒體轉換器。此功能支持通過 10BASE-T1L 乙太網埠連接到其他設備(演示板或定製原型),並將數據轉換為標準乙太網,可通過 RJ45 連接器傳輸。

有關ADIN1100的完整詳細資訊,請參見ADIN1100數據手冊,使用EVAL-ADIN1100EBZ時必須參考數據手冊。



特點和優勢

  • ADIN1100友善的使用者功能

  • PC 上的 (GUI) 軟體或獨立硬體配置操作

  • 靈活的電源和原型設計選項

  • 板載 ARM Cortex-M ADuCM4050 微控制器

  • 10BASE-T1L 到 10BASE-T 轉換器



入門

所需設備

  • 透過 10BASE-T1L 介面鏈接合作夥伴

  • 10BASE-T1L 相容單對電纜(最大 1.5mm2,16 美式線規 (AWG) 以適合螺絲端子連接器)

  • 電源:5 V 直流至 32 V 直流、0.6 W 或 USB 作為電路板電源。

  • 可選:具有標準 RJ45 乙太網介面的鏈路夥伴,自動協商解析為 10BASE-T 全雙工

  • 可選:運行帶USB介面的Windows® 7(或更高版本)的電腦



軟體(選擇)

  • ADIN1100圖形使用者介面軟體包

  • 未來科技設備國際有限公司 (FTDI) 所選主機的 USB 虛擬通訊埠驅動程式。

  • 串口終端軟體
