ADIN1300

產品詳情

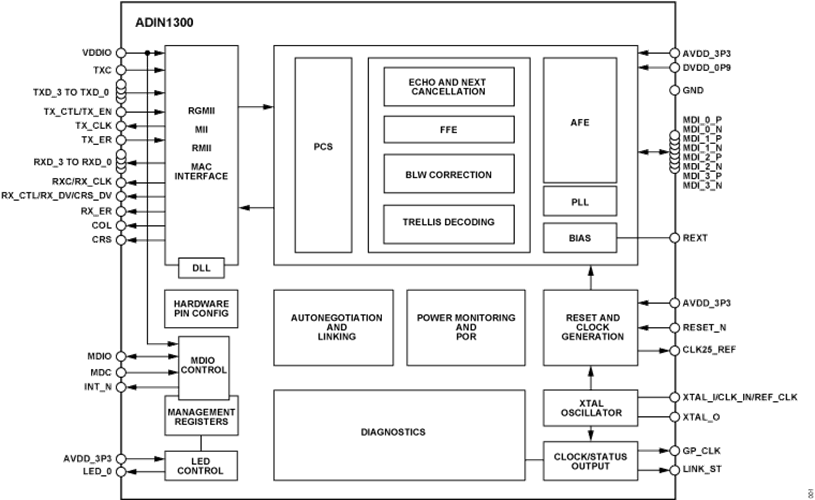

ADIN1300是一款低功耗、單埠千兆乙太網收發器，具有低延遲和低功耗規格，主要設計用於工業乙太網應用。

此設計集成了高能效乙太網（EEE）物理層設備（PHY）內核與所有相關的通用類比電路、輸入和輸出時鐘緩衝、管理介面和子系統寄存器以及 MAC 介面和控制邏輯，以管理複位和時鐘控制和引腳配置。

ADIN1300採用6 mm×6 mm、40引腳引線框架晶元級封裝（LFCSP）。假設使用 3.3 V MAC 介面電源，該元件至少採用 2 個電源（0.9 V 和 3.3 V）工作。為了最大限度地提高系統級設計的靈活性，單獨的VDDIO電源支援管理數據輸入/輸出（MDIO）和MAC介面電源電壓，獨立於ADIN1300上的其他電路進行配置，允許在1.8 V、2.5 V或3.3 V下工作。上電時，ADIN1300保持硬體複位狀態，直到每個電源超過其最小上升閾值。透過監視電源以檢測一個或多個電源是否降至最小下降閾值以下（參見數據手冊中的表19），並保持器件處於硬體複位狀態，直到電源恢復並滿足上電複位（POR）電路，從而提供掉電保護。

MII管理介面（也稱為MDIO介面）在主機處理器或MAC（也稱為管理站（STA））與ADIN1300之間提供2線串行介面，允許訪問PHY內核管理寄存器中的控制和狀態資訊。該介面與 IEEE 802.3 標準條款 22 和條款 45 管理框架結構相容。

ADIN1300在千兆位速度下支援長達150米的電纜長度，在100 Mbps或10 Mbps下工作時支援長達180米的電纜長度。

應用

工業自動化
過程控制
工廠自動化
機器人/運動控制
時間敏感網路（TSN）
建築自動化
測試和測量
工業物聯網（IoT）

特點和優勢

符合 10BASE-Te/100BASE-TX/1000BASE-T IEEE 802.3 標準
MII、RMII 和 RGMII MAC 介面
1000BASE-T RGMII 延遲發送<68 ns，接收<226 ns
100BASE-TX MII 延遲傳輸<52 ns，接收<248 ns
可編程 RGMII 定時延遲和驅動電流
支援TSN
電磁相容測試標準
- IEC 61000-4-5 突波（±4 kV）
- IEC 61000-4-4 電氣快速瞬變（EFT）（±4 kV）
- IEC 61000-4-2 靜電放電（±6 kV 接觸放電）
- IEC 61000-4-6 傳導抗擾度（10 V）
- EN55032 輻射發射（A 類）
- EN55032 傳導輻射（A 類）
使用多級引腳綁定的非託管配置
MDIO/MDC 管理介面和中斷引腳
符合 IEEE 802.3az 標準的 EEE
開始檢測 IEEE 1588 時間戳的數據包
增強的連結檢測
電壓模式 MDI 驅動器，無需端接電阻
RJ45 MDI 翻轉能力
自動極性和換對校正
電纜診斷（TDR 和信號分析）
幀生成器和檢查器，多種環回模式
可配置指示燈
晶體振蕩器頻率/25 MHz 時鐘輸入頻率（RMII 為 50 MHz）
25 MHz/125 MHz 同步時鐘輸出
巨型幀支援高達 16 kB
小封裝和寬溫度範圍
- 40 引腳、6 mm × 6 mm LFCSP
- 額定工作溫度範圍為−40°C至+105°C環境溫度
低功耗
- 330 mW 用於 1000BASE-T
- 140 mW 用於 100BASE-TX
- 3.3 V/2.5 V/1.8V MAC 介面 VDDIO 電源
- 集成電源監控和 POR

評估套件 (1)

EVAL-ADIN1300

ADIN1300 評估板

EVAL-ADIN1300

產品詳情

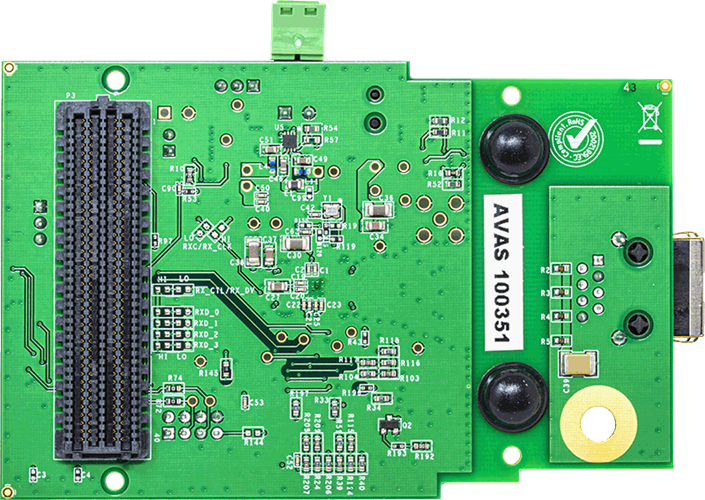

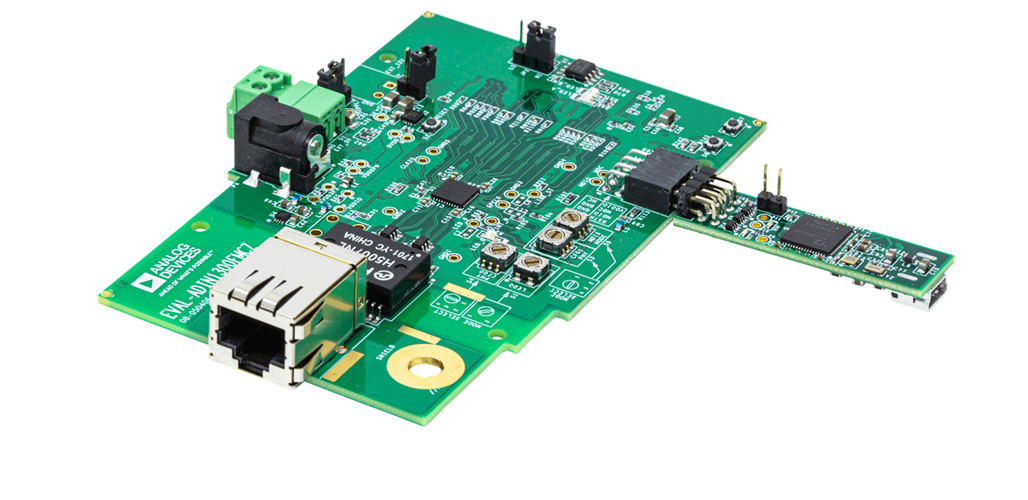

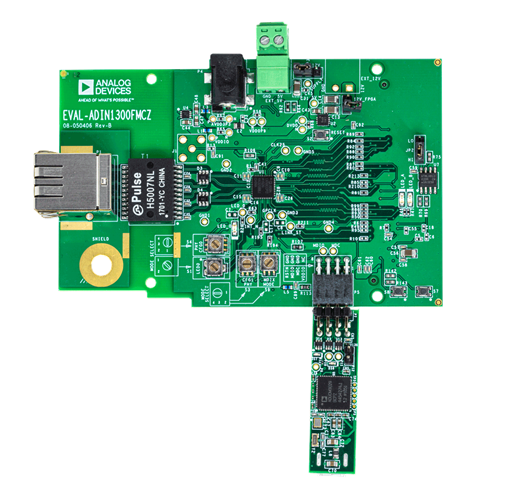

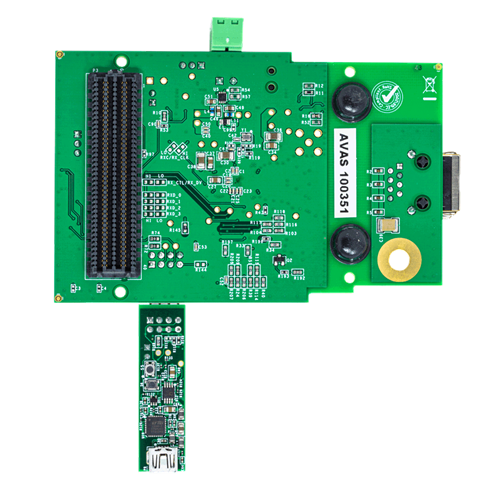

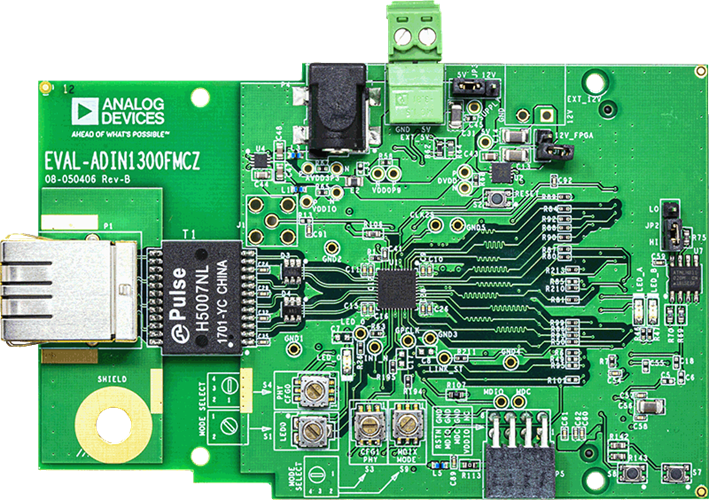

EVAL-ADIN1300FMCZ可以簡化對ADIN1300魯棒、工業、低延遲10 Mbps、100 Mbps、1 Gbps乙太網物理層（PHY）關鍵特性的評估。該評估板由外部5 V單電源供電。所有晶片電源均由該 5 V 電源軌調節，為器件提供 AVDD3P3、VDD0P9 和 VDDIO 電源軌。

提供 P3 現場可程式設計閘陣列（FPGA）夾層連接器（FMC），用於連接到主 FPGA 系統，用於媒體存取控制（MAC）介面和管理數據輸入/輸出（MDIO）控制。

MDIO 也可以通過套件中包含的可選 MDIO 介面加密進行控制。

特點和優勢
