產品介紹

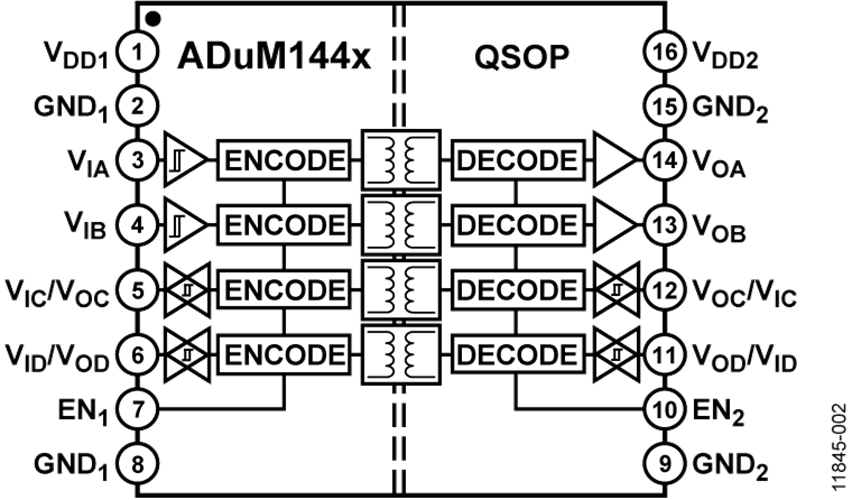

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447是基於Analog Devices， Inc. iCoupler®技術的微功率、4通道數位隔離器。這些隔離元件結合高速度的互補式金屬氧化物半導體（CMOS）技術和單片空心線圈技術，提供優異的性能特性，比如光電耦合器等替代方案更優越。如數據表中的圖3所示，標準操作模式下，當ENx=0（啟用內部刷新）時，每個通道的電流小於10微安。當ENx=1（禁用內部刷新）時，每個通道的電流降至小於1微安。
ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447系列四通道2.5千伏數位隔離器裝在小巧的16引腳QSOP和20引腳SSOP封裝中，相比於封裝在寬體SOIC封裝中的隔離器，可以省下近70%的板子空間。
這些元件具有耐高隔離電壓能力，符合UL和CSA等監管要求。除了節省空間外，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447還可以在低至2.25伏特的電壓下運行。
儘管功率消耗很低，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447的所有型號都提供低脈寬失真率，小於8納秒。此外，每個型號都具有輸入毛刺濾波器，以保護免受其他噪音干擾。
應用
-
通用低功率多通道隔離
-
1 MHz低功率外圍界面（SPI）
-
4 mA至20 mA迴路過程控制
優勢特點
-
超低功耗運作
-
3.3伏特操作（典型值）
-
啟用刷新時，每通道靜態電流為5.6微安培
-
禁用刷新時，每通道靜態電流為0.3微安培
-
每通道典型動態電流為148微安/兆位元組
-
-
2.5伏特操作（典型值）
-
啟用刷新時，每通道靜態電流為3.1微安培
-
禁用刷新時，每通道靜態電流為0.1微安培
-
每通道典型動態電流為117微安/兆位元組
-
-

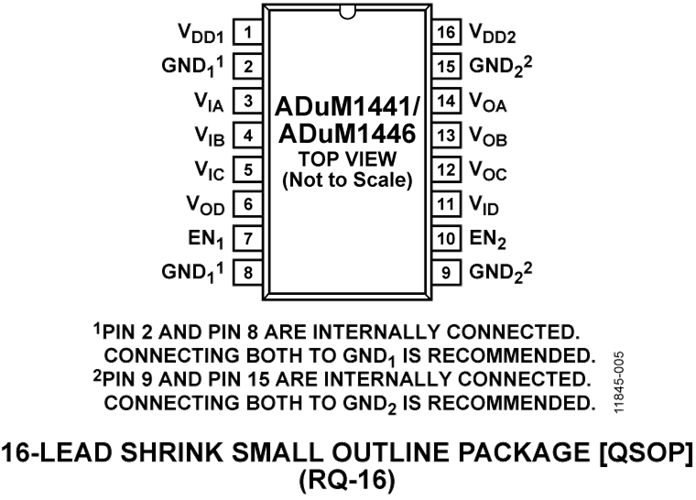

小型的16引腳QSOP和20引腳SSOP
-
雙向通訊
-
最高2 Mbps的數據傳輸速率（NRZ）
-
-
高溫操作：125°C
-
高共模瞬態免疫：>25 kV/μs
-
法規資訊
-
UL 1577元件認證計劃
-
每個UL 1577 QSOP封裝1分鐘內的2500V rms
-
每個UL 1577 SSOP封裝1分鐘內的3750V rms
-
-
CSA組件認可通知5A
-
VDE合格證書
-
DIN VDE V 0884-11：2017-01
-
VIORM = 565 VPEAK QSOP封裝
-
VIORM = 645 VPEAK SSOP封裝
-
-
IECEx和ATEX內在安全性
-
Sira 0518 II 1G Ex ia IIC Ga
-
-
