產品介紹
ADM3483 / ADM3485 / ADM3488 / ADM3490 / ADM3491是低功率差分線路收發器，設計以單一3.3V電源運作。低功耗加上關機模式，使得ADM3483 / ADM3485 / ADM3488 / ADM3490 / ADM3491非常適合對功耗敏感的應用。

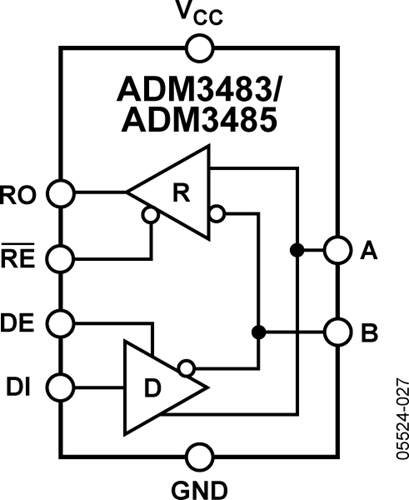

ADM3488 / ADM3490 / ADM3491支援全雙工通訊，而ADM3483/ADM3485則設計為半雙工通訊。
ADM3483 / ADM3488採用限制斜率驅動器，可減少電磁干擾，降低因未正確終端的電纜而引起的反射，允許在最高250 kbps的資料速率下進行無誤數據傳輸。

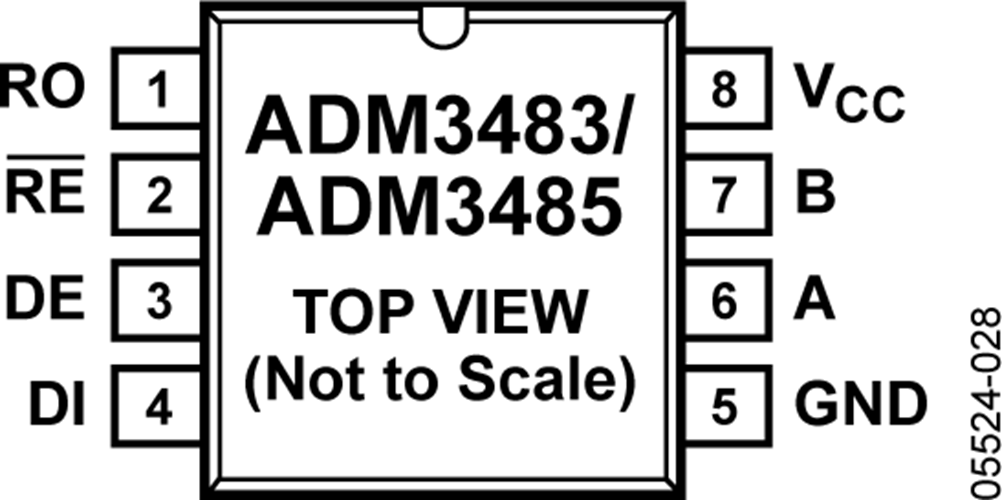

ADM3485 / ADM3490 / ADM3491可傳輸高達10 Mbps的速率。接收器輸入阻抗為12 kΩ，可連接最多32個收發器在線上進行通訊。熱關斷電路可防止因匯流排爭用或輸出短路而造成的過度功耗。如果在故障條件下內部驅動電路的溫度明顯升高，則熱關斷電路將強制將驅動器輸出置於高阻態。如果輸入未連接（懸空），接收器具有失效保護功能，會輸出邏輯高電平。這些元件在商業和工業溫度範圍內均有完整的規格。ADM3483 / ADM3485 / ADM3488 / ADM3490提供8引腳SOIC_N封裝，而ADM3491提供14引腳SOIC_N封裝。
應用
-
低功率RS-485 / RS-422應用
-
電信
-
工業過程控制
-
暖通空調系統
優勢特點
-
能夠使用 3.3V 的電源操作
-
可與 5V 的邏輯互通
-
符合 EIA RS-485/RS-422，可在全共模範圍內使用
-
數據速率選項：250kbps
-
提供半雙工和全雙工選項
-
降低斜率以減少 EMI
-
關閉模式下的供應電流為 2nA
-
最多可在總線上使用 32 個收發器
-
總線共模範圍為 -7V 至 +12V
-
額定溫度範圍為 –40°C 至 +85°C
-
提供 8 引腳 SOIC 封裝
