產品介紹
ADM3058E 是一款 5.7 kV rms 隔離式控制區域網路（CAN）物理層收發器，具有高性能和基本特性集。ADM3058E 完全符合 CAN 彈性資料速率（CAN FD）ISO 11898-2：2016 的要求，並且能夠支援高達 12 Mbps 的資料速率。

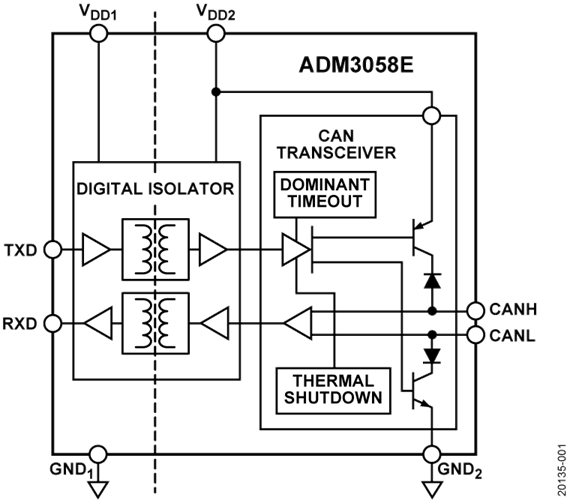

該裝置採用 Analog Devices， Inc. 的 iCoupler® 技術，將 2 通道隔離器和 CAN 收發器結合為一個小型插裝集成電路（SOIC）表面貼裝封裝。ADM3058E 是 CAN 和 CAN FD 應用的完全隔離解決方案。ADM3058E 提供了 CAN 控制器和物理層匯流排之間的隔離。5.7 kV rms 承受電壓和 1500 V 峰值工作電壓的安全和規範認證（待批准）確保 ADM3058E 符合應用隔離要求。
低迴路傳播延遲和廣泛的共模範圍 ±25 V，支持在較長的匯流排電纜上進行強健的通訊。主導超時功能可保護免受故障條件下的匯流排鎖定，電流限制和熱關斷功能可保護免受輸出短路的影響。CAN 匯流排輸入和輸出引腳受到保護，可防止意外連接到 +24 V 匯流排供應電源，該裝置的規格在 −40°C 至 +125°C 工業溫度範圍內完全指定。
應用
-
CANOpen、DeviceNet和其他CAN總線實現方式
-
工業自動化
-
過程控制和建築控制
-
運輸和基礎設施
優勢特點
-
5.7 kV rms隔離CAN FD收發器
-
按照DIN VDE 0884-11規格，最高達到1500 V峰值和直流工作電壓
-
供應和邏輯端電平為1.7 V至5.5 V
-
總線端供電範圍為4.5 V至5.5 V
-
符合ISO 11898-2：2016標準的CAN FD
-
CAN FD 的資料速率可達 12 Mbps
-
最低最大環路傳播延遲時間：155 ns
-
擴展的共模範圍：±25 V
-
總線故障保護（CANH、CANL）：±40 V
-
CANH和CANL總線引腳具有ESD保護
-
≥±8 kV IEC 61000-4-2接觸放電
-
≥±15 kV IEC 61000-4-2空氣放電
-
-
符合EN 55022 B級，超過6 dB
-
安全和監管批准（待定）
-
UL： 每UL 1577規定，5700 V rms持續1分鐘
-
CSA元件接受5A，最高可達5.7 kV rms
-
符合IEC 60601和IEC 61010標準
-
-
VDE合格證書
-
DIN VDE V 0884-11 （VDE V 0884-11）：2017-01
-
VIORM = 1500 V峰值
-
-
-
高共模瞬變抗擾性：>50 kV/μs
-
工業操作溫度範圍：-40°C至+125°C
