【產品介紹】ADP1031 三通道、隔離式微功耗管理單元,並配備七個數位隔離器



產品介紹

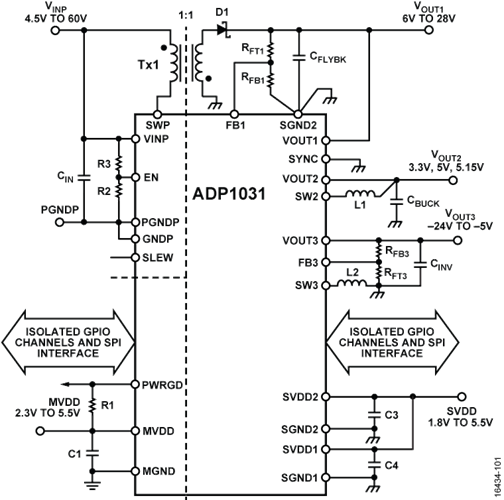

ADP1031 是一款高性能、隔離式微功耗管理單元 (PMU),它結合了隔離型反激式 DC-DC 調節器、反相型 DC-DC 調節器和降壓型 DC-DC 調節器,提供三個隔離電源軌道。此外,ADP1031 還包含四個高速序列外設介面 (SPI) 隔離通道和三個通用隔離器,可用於通道到通道的應用,需要低功耗和小尺寸解決方案。



ADP1031 的輸入電壓範圍為 +4.5V 到 +60V,可生成隔離的輸出電壓 +6V 到 +28V (可調版本) 或 +21V 和 +24V (固定版本) 用於 VOUT1,出廠可編程電壓 +5.15V、+5.0V 或 +3.3V 用於 VOUT2,可調出電壓 −24V 到 −5V 用於 VOUT3。



預設情況下,ADP1031 的反激式調節器以 250 kHz 的開關頻率運作,降壓和反相型調節器以 125 kHz 運作。三個調節器相對相位移位,以減少電磁干擾 (EMI)。ADP1031 可以由外部振盪器驅動,範圍在 350 kHz 到 750 kHz,以簡化對於敏感應用中的噪音過濾。



ADP1031 中集成的數位隔離器採用安捷倫科技的 iCoupler® 芯片級變壓器技術,經過優化以實現低功耗和低輻射排放。

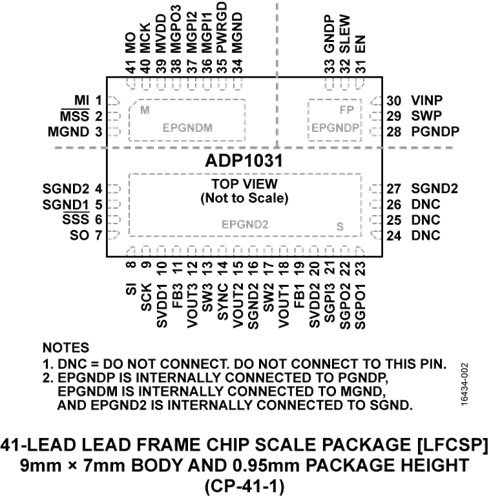

ADP1031 採用 9 mm × 7 mm,41 引腳 LFCSP 封裝,額定工作溫度範圍為 −40°C 到 +125°C。



應用

  • 工業自動化和過程控制

  • 儀器儀表和數據收集系統

  • 數據和電力隔離



優勢特點

  • 寬廣的輸入電壓範圍:4.5 V 至 60 V

  • 整合式的反激式

  • 產生獨立的、雙極性輸出以及工廠可編程的buck輸出

    • VOUT1:21 V、24 V 或 6 V 至 28 V

    • VOUT2:5.15 V、5.0 V 或 3.3 V

    • VOUT3:-24 V 至 -5 V

  • 使用1:1變壓器比例,簡化變壓器設計

  • 對於Flyback、buck 和inverting調節器有峰值電流限制和OVP

  • 精密啟用輸入和功率好輸出

  • 可透過SYNC輸入調節可調式開關頻率

  • 每個調節器均有內部補償和軟啟動控制

  • 高速、低傳播延遲、SPI訊號隔離通道

  • 三個100 kbps通用隔離數據通道

  • 該元件採用9毫米×7毫米的LFCSP封裝形式,可以使整體解決方案體積更小

  • -40°C 至 +125°C 的工作接點溫度範圍

  • 符合CISPR11 B級輻射發射限制

  • 安全性和法規認證(待定)

    • UL認可:符合UL 1577規範,每分鐘2500 V rms

    • CSA元件接受通知5A

      • 被控裝置、主、場電源域之間的基本絕緣強度為300 V rms(IEC 61010-1,待定)

    • VDE合格證書

      • DIN V VDE 0884-10(VDE 0884-10):2006-12

      • VIORM = 565 VPEAK
