具有 ±10V 和 0mA 至 20mA 輸入、開路偵測功能的單電源、24 位元 Σ-Δ ADC
產品詳情

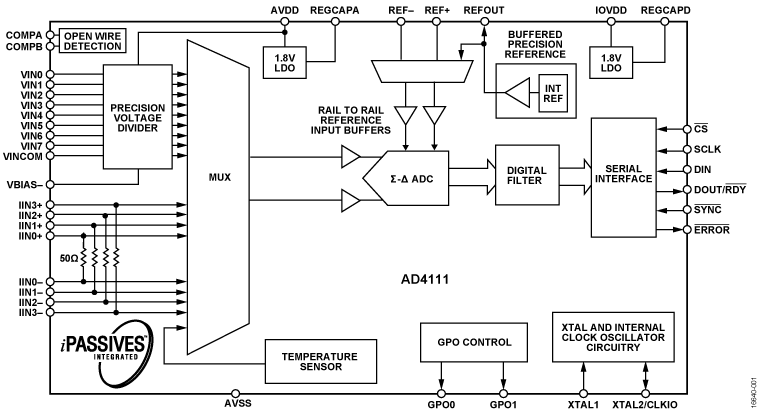

AD4111 是一款低功耗、低雜訊、24 位元 Σ-Δ 類比數位轉換器 (ADC)，整合了類比前端 (AFE)，用於全差分或單端、高阻抗(≥1 MΩ) 雙極、 ±10 V 電壓輸入和0 mA 至20 mA 電流輸入。
AD4111 還整合了關鍵的類比和數位訊號調節模組，可為使用的每個類比輸入通道配置八個單獨的設定。AD4111 的最大通道掃描速率為 6.21 kSPS (161 µs)，可實現完全穩定的資料。
嵌入式 2.5 V、低漂移 (5 ppm/°C)、帶隙內部基準（帶輸出基準緩衝器）減少了外部組件數量。
數位濾波器允許靈活的設置，包括以 27.27 SPS 輸出資料速率同時抑制 50 Hz 和 60 Hz。使用者可以根據應用程式中每個通道的需求在不同的濾波器設定之間進行選擇。自動通道排序器使 ADC 能夠切換每個啟用的通道。
AD4111 的精密性能是透過整合 Analog Devices, Inc. 的專有i Passives ™技術來實現的。AD4111 經過工廠校準，可實現高度的指定精度。
AD4111 還具有獨特的電壓輸入開路偵測功能，可使用單一 5 V 或 3.3 V 電源進行系統級診斷。

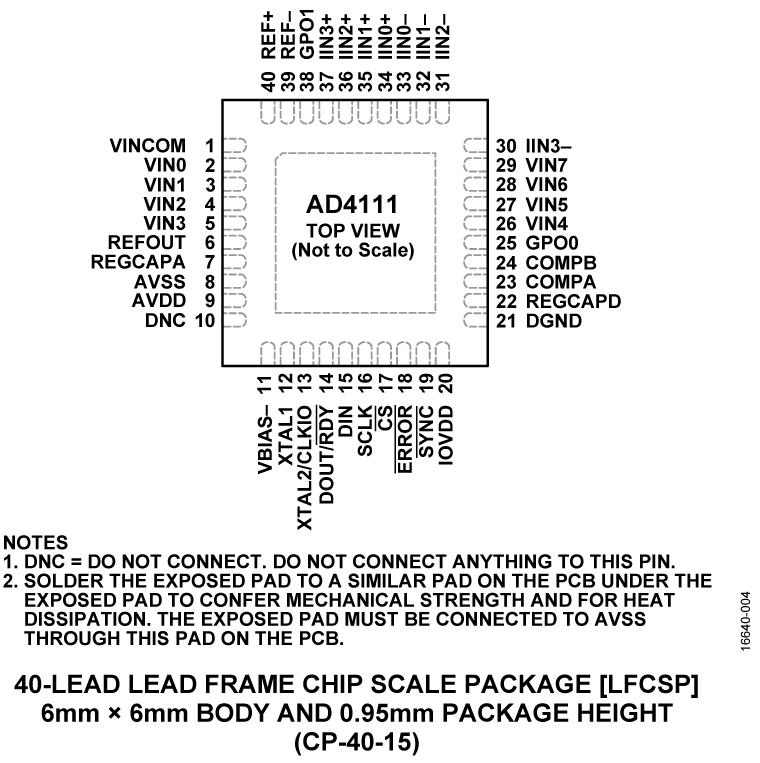

AD4111 採用單一電源供電，因此易於在電流隔離應用中使用。指定的工作溫度範圍為−40°C 至+105°C。AD4111 採用 40 腳、6 mm × 6 mm LFCSP 封裝。
應用
-
過程控制
-
PLC和DCS模組
-
儀器儀表和測量
-
優勢和特點
-
穩健性檢定符合：IEC6100-4-2、IEC6100-4-3、IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11
-
具有整合類比前端的 24 位元 ADC
-
快速且靈活的輸出速率：1.25 SPS 至 31.25 kSPS
-
每個通道的通道掃描資料速率為 6.21 kSPS（161 μs 穩定）
-
每通道 1 kSPS 下 16 個無噪音位
-
每通道 20 SPS 時對 50 Hz 和 60 Hz 的抑制為 85 dB
-
-
±10 V 輸入，4 個差分或 8 個單端
-
腳絕對最大額定值 ±50 V
-
絕對輸入引腳電壓高達 ±20 V
-
阻抗≥1MΩ
-
25°C 時精度為 ±0.06%
-
開路偵測
-
-
0 mA 至 20 mA 輸入，4 個單端
-
腳絕對最大額定值 ±50 mA
-
輸入範圍為−0.5 mA至+24 mA
-
60Ω阻抗
-
25°C 時精度為 ±0.08%
-
-
片上 2.5V 參考電壓
-
25°C 時精度為 ±0.12%，漂移為 ±5 ppm/°C（典型值）
-
-
內部或外部時鐘
-
電源
-
AVDD = 3.0V 至 5.5V
-
IOVDD = 2V 至 5.5V
-
總 IDD = 3.9 mA
-
-
溫度範圍：−40°C 至 +105°C
-
3 線或 4 線串列數位介面（SCLK 上的施密特觸發器）
-
SPI、QSPI、MICROWIRE 和 DSP 相容
-
