4MSPS 雙路同時取樣、16 位元 SAR ADC、差分輸入
產品詳情

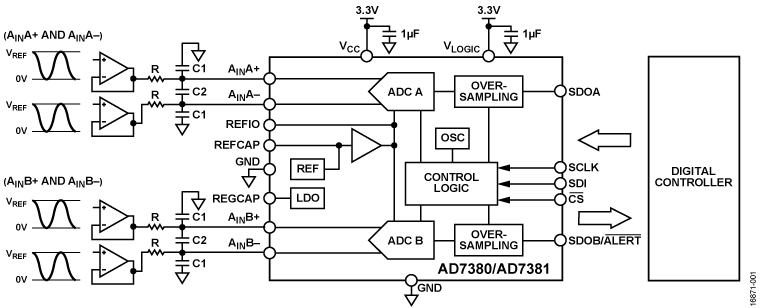

AD7380/AD7381 是 16 位元和 14 位元引腳相容的雙通道同時取樣、高速、低功耗、逐次逼近暫存器 (SAR) 類比數位轉換器 (ADC) 系列，工作電壓範圍為 3.0 V 至3.6 V 電源，吞吐率高達4 MSPS。類比輸入類型為差分，接受寬共模輸入電壓，並在CS的下降沿進行採樣和轉換。
整合的片上過採樣模組提高了動態範圍並降低了較低頻寬下的雜訊。包含一個緩衝內部 2.5 V 參考電壓。或者，可以使用高達 3.3 V 的外部基準。

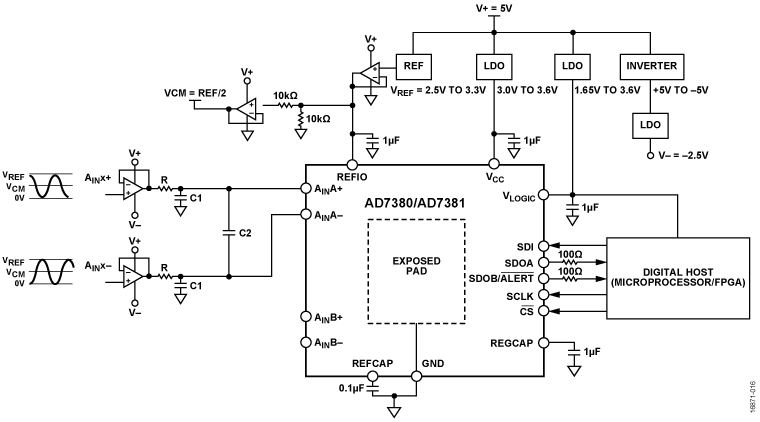

轉換過程和資料擷取使用標準控制輸入，允許與微處理器或數位訊號處理器 (DSP) 進行簡單的連接。此裝置使用單獨的邏輯電源，與 1.8V、2.5V 和 3.3V 介面相容。

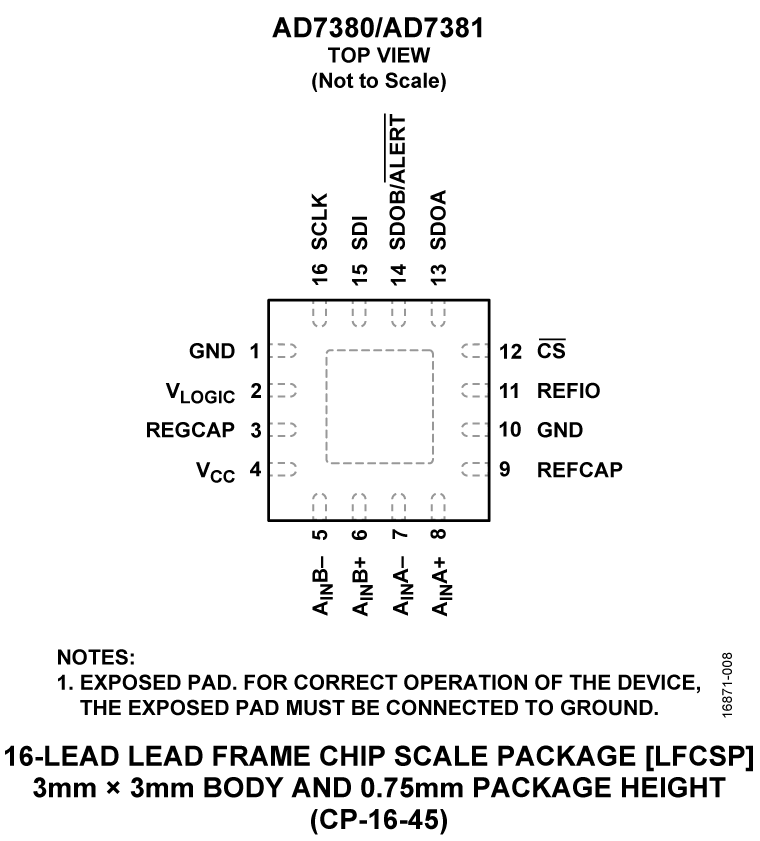

AD7380/AD7381 採用 16 引線框架晶片級封裝 (LFCSP)，工作溫度範圍為 −40°C 至 +125°C。
產品亮點
-
雙路同時取樣和轉換，具有兩個完整的 ADC 功能。
-
引腳相容的產品系列。
-
4 MSPS 高吞吐率。
-
節省空間的 3 mm × 3 mm LFCSP。
-
整合的過採樣模組可增加動態範圍、降低雜訊並降低 SCLK 速度需求。
-
具有寬共模範圍的差分模擬輸入。
-
小採樣電容器可減輕放大器驅動負擔。
應用
-
馬達控制位置回饋
-
馬達控制電流偵測
-
聲納
-
電能質量
-
數據採集系統
-
摻鉺光纖放大器 (EDFA) 應用
-
I 和 Q 解調
優勢和特點
-
16 位元/14 位元 ADC 系列
-
雙路同時採樣
-
全差分模擬輸入
-
4 MSPS 吞吐量轉換率
-
信噪比（典型值）
-
AD7380（16 位元）外部為92.5 dB，V REF = 3.3 V
-
AD7381（14 位元）外部為85.4 dB，V REF = 3.3 V
-
101 dB，×16 OSR
-
-
片內過取樣功能
-
解析度提升功能
-
INL（最大）
-
16 位元時為 2.0 LSB
-
14 位元時為 1.0 LSB
-
-
2.5V內部基準
-
高速串行接口
-
−40°C 至 +125°C 運行
-
16 腳 LFCSP，3 毫米 × 3 毫米
-
寬共模範圍
-
警報功能
