產品介紹

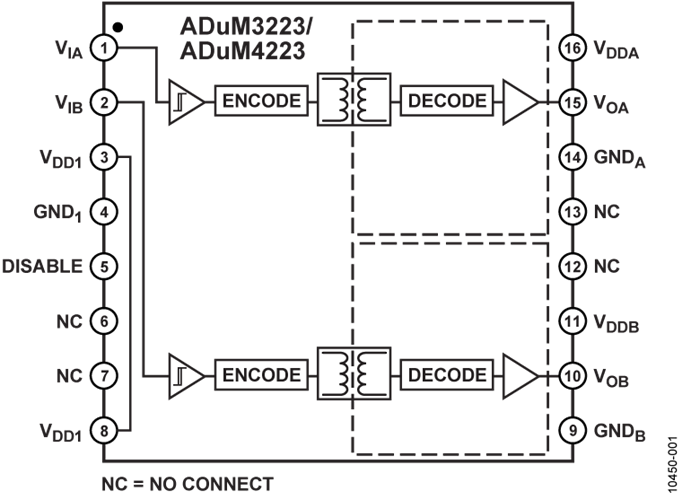

ADuM3223/ADuM4223是4A隔離型半橋驅動器，利用Analog Devices, Inc.的iCoupler®技術提供獨立和隔離的高端和低端輸出。ADuM3223在狹窄的16引腳SOIC封裝中提供3000V rms隔離，而ADuM4223在寬身的16引腳SOIC封裝中提供5000V rms隔離。這些隔離元件結合高速CMOS和單片變壓器技術，提供優異的性能特性，優於脈衝變壓器和閘極驅動器等替代方案。
ADuM3223/ADuM4223隔離器每個提供兩個獨立的隔離通道。它們使用3.0V至5.5V的輸入電源運行，與低電壓系統相容。與採用高電壓水平轉換方法的閘極驅動器相比，ADuM3223/ADuM4223提供真正的鍍鎳隔離，使輸入和每個輸出之間相互隔離。每個輸出可以連續操作高達相對輸入的537V峰值，因此支持負電壓的低端開關。高端和低端之間的差動電壓可能高達800V峰值。
因此，ADuM3223/ADuM4223可以可靠地控制IGBT/MOSFET結構的開關特性，在正負開關電壓的廣泛範圍內應用。
應用
-
開關電源
-
隔離式IGBT/MOSFET
-
閘極驅動器
-
工業變流器
-
汽車
優勢特點
-
4A峰值輸出電流
-
工作電壓
-
高端或低端相對於輸入：537 V峰值
-
高端到低端差分：800 V峰值
-
-
高頻操作：最大1 MHz
-
3.3 V至5 V CMOS輸入邏輯
-
4.5 V至18 V輸出驅動
-
VDD1的UVLO為2.5 V
-
ADuM3223A/ADuM4223A的UVLO為4.1 V VDD2
-
ADuM3223B/ADuM4223B的UVLO為7.0 V VDD2
-
ADuM3223C/ADuM4223C的UVLO為11.0 V VDD2
-
-
精確的時序特性
-
54 納秒
-
5 ns最大通道對通道匹配
-
-
釐米
-
高共模瞬態免疫：>25 kV/μs
-
按照IEC 61000-4-x增強系統級ESD性能
-
高結壓溫度操作：125°C
-
熱關斷保護
-
默認低輸出
-
安全和監管批准
-
ADuM4223寬體，16引腳SOIC
-
UL 1577承認的UL認證
-
5000 V rms長封裝SOIC 1分鐘
-
-
CSA元件接受通知5A
-
VDE一致性證書
-
DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
-
VIORM = 849 V峰值
-
-
-
-
適用於汽車應用
