產品介紹

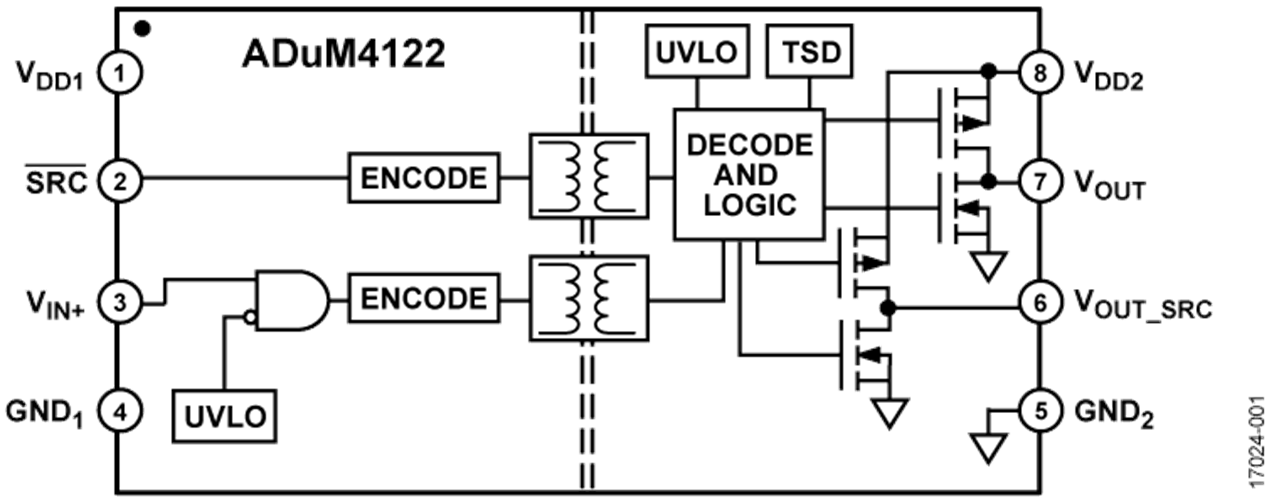

ADuM4122是一種隔離式、單個裝置、雙輸出驅動器，使用iCoupler®技術提供精密隔離。ADuM4122提供5 kV rms隔離，採用寬體8引線SOIC封裝。這些隔離元件結合高速互補式金屬氧化物半導體（CMOS）和單片式變壓器技術，提供優於其他方案（如脈衝變壓器和閘極驅動器組合）的性能特性。
ADuM4122的輸入電源電壓範圍為3.3 V到6.5 V，可與低電壓系統相容。與採用高電壓級別轉換方法的閘極驅動器不同，ADuM4122在輸入區域和輸出區域之間提供真正的鍍鎳隔離。
ADuM4122包括兩個輸出引腳，可促進兩種輸出驅動力的斜率控制。VOUT引腳遵循VIN+引腳的邏輯，而提升輸出VOUT_SRC可以切換為跟隨VIN+引腳或切換為高阻態。斜率的切換由主側控制。斜率控制可用於電磁干擾（EMI）緩解和電壓過攝控制。
如果ADuM4122的內部溫度超過熱關斷溫度，內部熱關斷會將輸出設置為低電平。
因此，ADuM4122可在廣泛的開關電壓範圍內可靠地控制絕緣閘極雙極性晶體管（IGBT）和金屬氧化物半導體場效應管（MOSFET）結構的開關特性，實現簡單的斜率控制。
應用
-
切換電源
-
隔離式IGBT和MOSFET閘極驅動器
-
工業變頻器
優勢特點
-
每個輸出引腳的2A輸出電流 (<3Ω RDSON_X)
-
3A峰值短路電流
-
VDD1範圍為3.3V至6.5V
-
VDD2範圍為4.5V至35V
-
3.3V VDD1的正閾值UVLO
-
VDD2上的多個正閾值UVLO選項
-
A級: 4.4V (典型值) 正閾值UVLO
-
B級: 7.3V (典型值) 正閾值UVLO
-
C級: 11.3V (典型值) 正閾值UVLO
-
-
精確的時序特性
-
下降邊緣的最大傳播延遲為48ns
-
-
CMOS輸入邏輯電平
-
高共模穩態免疫: >150 kV/µs
-
高結溫操作: 125°C
-
默認低輸出
-
可選擇斜率控制
-
安全和法規認證（待定）
-
UL 1577的UL認證
-
1分鐘5 kV rms
-
-
CSA元件接受通知5A
-
VDE符合性證書（待定）
-
DIN V VDE V 0884-10
-
VIORM = 849 V峰值
-
-

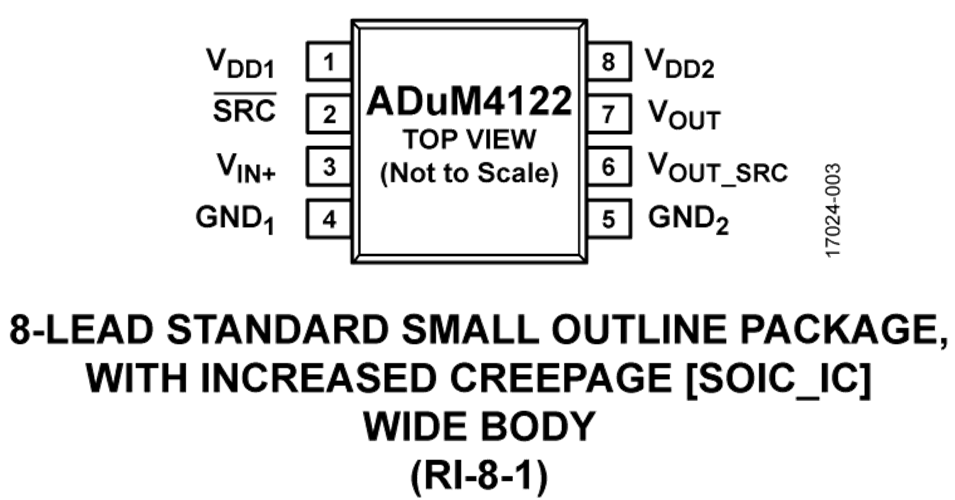

- 寬體8引腳SOIC_IC
