【解決方案】USB Type-C PD充電解決方案

創建更小、更節能的USB-C和USB供電設計

安馳科技USB Type-C PDADI

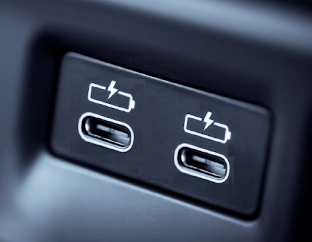

得益於USB-C和USB供電，緊湊型電子設備現在可以通過一根小型、單根雙向電纜供電，該電纜可提供數據、視頻和電源。儘管USB Type-C和USB供電使最終使用者更容易管理電子設備，但遵守協定可能涉及多個硬體元件，複雜的軟體以及自定義固件開發。

我們廣泛的 USB 和 USB 供電設計 IC 產品群組提供了工程師所需的高整合度和靈活性，以創建與雙向數據和供電要求相容的緊湊、節能的電子設備。我們的產品群組包括充電器、轉換器、控制器以及電源路徑和保護器件。那：

  • 實現簡單、穩健和靈活的設計

  • 降低 BOM 成本和解決方案規模

  • 縮短開發時間

ADI相關產品介紹

MAX25432

汽車、100W、USB PD、PPS、降壓-升壓埠控制器和保護器

業界首款單IC、100W、汽車USB-PD PPS電源、充電器和保護器

安馳科技MAX25432ADI安馳科技MAX25432ADI

描述

MAX25432集成了汽車級降壓-升壓控制器，支援3.3V至21V全範圍可程式設計電源（PPS），電流高達6.35A，USB供電（USB PD）類比前端（AFE），支持傳統USB充電，以及用於汽車USB主機或面向下游（DFP）應用的USB Type-C ® 保護開關。USB Type-C 保護開關為 D+、D-、CC1、CC2 和 V CONN 提供汽車系統級 ESD 保護和 24V 短路保護  。該設備可以選擇支援舊款乘客手機的傳統充電模式，包括BC1.2，  Apple  Charge，Apple CarPlay ® ，Apple ® MFi和USB On-The-Go（OTG）。

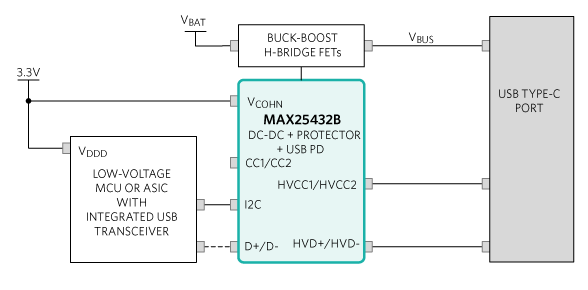

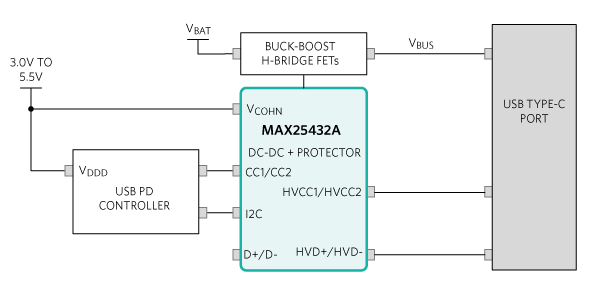

MAX25432B集成了USB PD AFE，支援USB-IF型C埠控制器介面（TCPCI）規範，可與應用中的任何 I²C 主機介面。MAX25432A為外部USB PD控制器提供配置通道（CC）信號直通保護。

G後綴設備包括智慧檢測和保護，以避免故障事件期間高短路電流從汽車電池通過電纜遮罩層流向地面，從而防止汽車模塊損壞。

MAX25432採用小型、6mm x 6mm、40引腳TQFN-EP封裝，只需極少的外部元件。MAX25432評估（EV）板和附件為設計工程師提供了一個方便的平臺，用於快速評估，縮短測試和固件開發時間。

特徵

  • USB PD PHY，符合TCPCI標準，適用於任何低成本 I²C 主站（集線器IC，MCU，SoC）

    • 接地偏移調整后的 BMC PHY 可實現最大信噪比

  • 非TCPC版本用於保護外部USB PD控制器（MAX25432A）

  • 集成降壓-升壓控制器，用於外部H橋

    • 4.5V至36V輸入工作範圍

    • 220kHz、300kHz 和 400kHz 開關頻率

    • 外部頻率同步和擴頻可降低EMI

  • USB PD PPS APDO 支援 – TID 5821

    • 10mV 可程式設計電壓步長

    • 25mA 可程式設計電流步長

  • 集成電纜補償，高達 516mΩ

  • 最高性能、最安全、成本最低的乘客電纜遮罩電池短路保護

    • 通過小型單 FET 解決方案最大限度地降低短路電流

  • 集成高邊電流檢測放大器、ADC 和 DAC

  • 集成 3.3V 至 5.0V、1.5W、智慧、可靠的 V CONN 開關和保護

    • 50mA 可程式設計過流步長

  • 在受保護的 HVD+、HVD、HVCC1、HVCC2 輸出上整合 24V 直流保護

  • 集成傳統 USB 2.0 充電支援，包括 BC1.2、Apple CarPlay、OTG 和 Apple MFi Rev 3x

  • 集成 ±15kV 氣隙/±8kV 接觸放電 ISO 10605 和 IEC 61000-4-2 ESD 保護

  • -40°C 至 +125°C 工作溫度範圍

  • 40 引腳，6mm x 6mm，TQFN 封裝，帶 EP

  • 符合 AEC-Q100 和 AEC-Q006 標準

  • 專用充電模組

  • 音響主機， 收音機， 導航

  • 後座娛樂模組

  • USB 集線器、分線盒和多媒體集線器

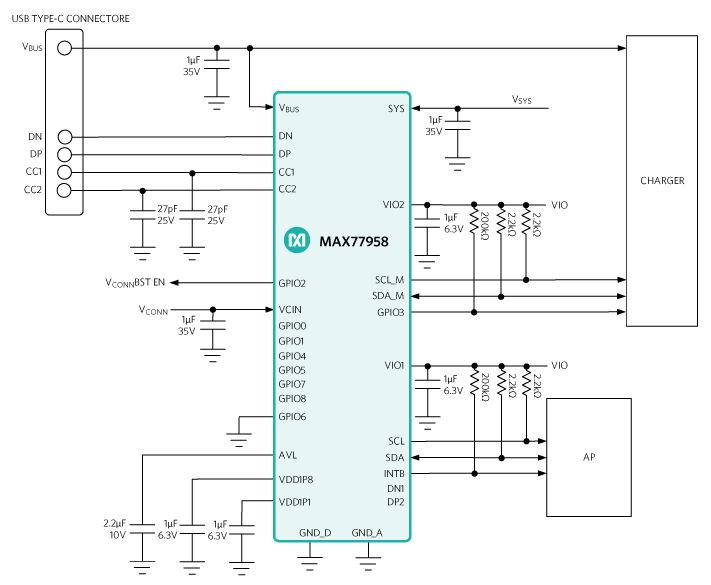

MAX77958

獨立USB C型和USB供電控制器

業界最簡單的獨立式USB Type-C和USB供電控制器

安馳科技MAX77958ADI

描述

MAX77958是USB Type-C CC檢測和供電（PD）協議實現的可靠方案。它通過使用 Type-C CC檢測和 USB PD 消息傳遞來檢測連接的配件或設備。該IC可防止過壓和過流，並檢測濕氣並防止USB Type-C連接器腐蝕。該IC還具有 D+/D- USB 開關和 BC1.2 檢測功能，以支援傳統 USB 標準。它包含用於 USB PD 的 V CONN  開關和一個用於外部 VCONN 升壓或降壓轉換器的使能引腳。USB PD協商完成後，IC為外部多路複用器配置備用模式設置。

該IC符合USB C型規範版本1.3和 PD 3.0。它可以輕鬆定製，而不會影響合規性。

該IC具有 I²C 主機，可以讀取和寫入系統中的其他設備，以便其韌體可以在沒有主處理器幫助的情況下配置相關設備。例如，它可以基於 BC1.2 檢測、CC 檢測和 PD 通訊配置外部充電器。

該IC具有一個中斷輸出引腳，用於報告事件檢測和狀態變化。它還具有 I²C 介面，系統可用於讀/寫和配置內部寄存器。

該IC具有9個可配置 GPIO，可用於檢測、中斷、外部元件的使能/禁用引腳或 ADC 輸入。

該IC採用3.10mm x2.65mm、0.5mm間距的晶圓級封裝 （WLP）。

特徵

  • 支援自主或基於 MCU 的配置

  • 自主配置中無需固件開發

  • 可根據應用要求進行定製

  • 可定製的固件

  • 符合 USB 標準的預設嵌入式韌體

  • 支援對事件進行可自定義的操作

  • 未來技術指標修訂版的固件更新

  • USB  Type-C 支援和 USB-PD 支援

  • 符合 USB C 型版本 1.3 和 PD3.0 標準

  • 模式配置：灌電流/源極/雙角色埠

  • 可程式設計電源 （PPS） 灌電流支援

  • 快速角色交換 （FRS） 初始接收器支援

  • 備用模式支援

  • 電纜方向和電源角色檢測

  • 帶  OCP 的整合 V連接開關

  • 支援 Try.Snk 狀態

  • 音訊和調試附件接收器/源模式

  • 支援BC1.2傳統/專有充電器檢測

  • 集成 D+/D- 開關

  • 防潮/防腐蝕

  • 高壓 V總線 （28V）

  • CC 引腳上的  短路至 V總線保護 （22V）

  • 電池  沒電支援

  • 來自 SYS 和 V 總線的雙電源輸入

  • I²C 可程式設計配置

  • I²C 主控控制外部充電器或直接充電

IC

  • 九個可配置的 GPIO

  • 超高速多路複用器/檢測/IRQ

  • EN/禁用外部開關或設備

  • 30 凸、6x5、0.5mm 間距 WLP

  • 手機

  • 片

  • 相機

  • 遊戲玩家

  • 移動電源

  • 工業設備 PoE 轉 USB C 型適配器

  • 手持設備

  • 便攜式設備

  • 顯示器

  • 醫療保健和醫療設備

  • 其他 USB C 型設備

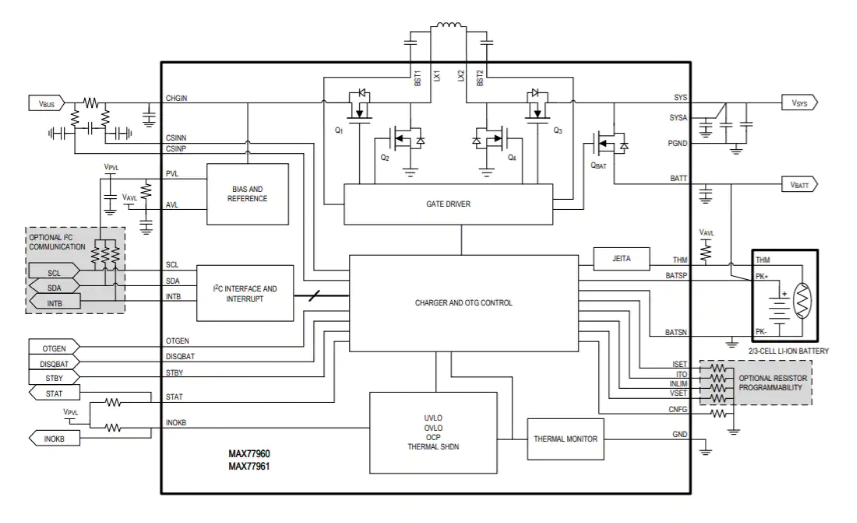

MAX77960

25V輸入 3A/6A輸出 USB-C 降壓-升壓充電器，帶集成 FET，適用於 2S/3S 鋰離子電池

業界效率最高的USB Type-C/功率輸出降壓-升壓充電器，集成FET和電源路徑

安馳科技MAX77960ADI

描述

MAX77960/MAX77961為高性能寬輸入3A （MAX77960）/6A （MAX77961）降壓-升壓充電器，具有智慧電源選擇器，可作為反向降壓轉換器工作，無需額外的電感器™，允許IC為USB移動（OTG）附件供電。這些元件集成了低損耗電源開關，在小尺寸解決方案中提供高效率、低熱量和快速電池充電。反向降壓具有真正的負載斷開，並受到可調輸出電流限制的保護。這些元件具有高度靈活性，可通過 I²C 配置或通過電阻器配置自主程式設計。

電池充電器包括智慧電源選擇器，以適應各種電池尺寸和系統負載。智慧電源選擇器允許系統在輸入源可用時平穩啟動，即使電池深度放電（電池沒電）或丟失。出於電池安全/認證原因，可以將IC配置為保持禁用充電狀態，並允許DC-DC切換和調節SYS電壓。系統處理器稍後可以根據需要使用 I²C 命令啟用充電。或者，可以將IC配置為自動開始充電。

特徵

  • 3.5V 至 25.4V 輸入工作範圍，30V直流耐受

  • 9V輸入/7.4V 輸出/1.5A輸出時 2S 電池的峰值效率為97%

  • 15V輸入/12.6V 輸出/2A輸出時 3S 電池的峰值效率為97%

  • MAX77960

    • 100mA 至 3.15A 可程式設計輸入電流限值

    • 100mA 至 3A 可程式設計恒流充電

  • MAX77961

    • 100mA 至 6.3A 可程式設計輸入電流限值

    • 100mA 至 6A 可程式設計恒流充電

  • 遠端差分電壓檢測

  • 600kHz 開關頻率

  • 系統即時啟動，帶智慧電源選擇器電源路徑

  • 充電安全定時器

  • 帶熱折返回路的晶元溫度調節

  • 具有自適應輸入電流限制 （AICL） 和輸入電壓調節功能的輸入電源管理

  • 10mΩ BATT 至 SYS 開關，高達 10A 的過流門限

  • 反向降壓模式 5.1V/3A，支援 USB OTG

  • JEITA相容NTC熱敏電阻監測儀

  • I²C 或電阻可程式設計

  • 4 毫米 x 4 毫米，30 引腳 FC2QFN

應用/用途

  • USB C 型供電寬輸入充電應用

  • 2 節和 3 節電池供電設備

  • 智慧手機、平板電腦和二合一筆記型電腦

  • 醫療設備、健康和健身監測儀

  • 數碼相機、視頻相機和運動相機

  • 手持式電腦和終端

  • 手持式收音機

  • 電動工具

  • 無人機

  • 備用電池

  • 無線揚聲器

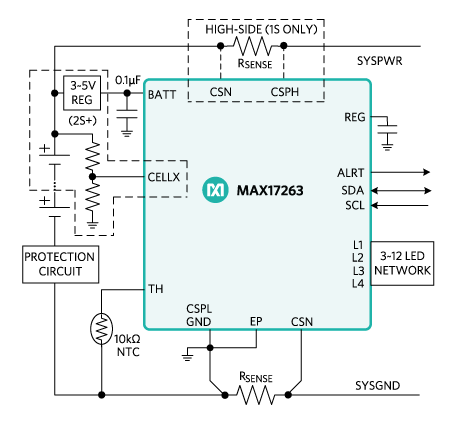

MAX17263

單節/多節電量計，帶型號儀錶 m5 EZ 和集成LED控制

業界尺寸最小的獨立單節/多節Li+電池電量計，集成LED驅動器和按鈕

安馳科技MAX17263ADI

描述

MAX17263為超低功耗電量計，採用Maxim ModelGauge™ m5 EZ演算法。MAX17263通過外部電阻分壓器監測單節電池組或多節串聯電池組。IC驅動3至12個自動計數的LED，以指示按下按鈕時的電池充電狀態，或使用 I²C 命令指示任何其他系統狀態。

ModelGauge m5 EZ 消除了電池特性要求並簡化了主機軟體交互，使電量計的實施變得容易。ModelGauge m5 EZ 穩健演算法可為大多數鋰電池和應用提供電池多樣性容差。

該演算法將庫侖計數器的短期精度和線性度與基於電壓的電量計的長期穩定性以及溫度補償相結合，以提供行業領先的電量計精度。該IC可自動補償電池老化、溫度和放電速率，並在各種工作條件下提供以百分比 （%） 為單位的精確充電狀態 （SOC） 和以毫安小時 （mAh） 為單位的剩餘容量。當電池接近接近空的臨界區域時，該演算法會調用一種特殊的校正機制來消除任何錯誤。該IC可準確估計電量和充滿時間，並提供三種報告電池使用年限的方法：容量降低、電池電阻增加和迴圈里程表。

該IC提供電流、電壓和溫度的精密測量。電池組的溫度使用內部溫度感測器或外部熱敏電阻測量。2線 I²C 介面提供對數據和控制寄存器的訪問。該IC採用3mm x 3mm 14引腳 TDFN 封裝.

特徵

  • 型號儀錶 m5 EZ

    • 無需對 EZ 性能進行表徵

    • 對電池變化具有魯棒性

    • 消除接近空電壓的誤差

    • 消除庫侖計數器漂移

    • 電流、溫度和年齡補償

    • 不需要空、滿或空閒狀態

  • 監控單節或多串聯電池組

  • 帶按鈕輸入的整合LED控制

    • 驅動 3 至 12 個 LED，自動計數

  • 使用 I²C 命令的自訂圖案 LED 控制

  • 精確的電流檢測

    • 高端或低端檢測選項

  • 寬檢測電阻範圍：1mΩ 至 1000mΩ

  • PCB金屬感測+溫度補償

  • 支援 Li+ 和包括 LiFePO4 在內的變體

  • 熱敏電阻或±1°C內部溫度

  • 動態功率估計放電期間的功率能力

  • 清空時間和滿載時間估計

  • 預測理論負載下的剩餘容量

  • 無需校準

  • 電壓、SOC、溫度、電流和 1% SOC 變化的警報指示器

  • 備用電池

  • 無人機

  • 電動自行車

  • 前照燈和手電筒筒筒

  • 家庭和樓宇自動化，感測器

  • 醫療器械

  • 電動工具

  • 玩具

  • 無線揚聲器
