ADI 資深現場應用工程師Thomas Brand 和資深現場技術主管 Thomas Tzscheetzsch
摘要
各種設備之間的資料通訊，在我們日常生活的許多方面都是必不可少的。數位化和工業4.0帶來的裝置激增和資料量的急劇增加正在改變通訊領域。
例如：過程自動化等領域需要使用整合網路，以支援工廠範圍內的連接需求。我們必須從營運技術(OT)機器中擷取並處理資料，然後將處理過的資料提供給公司層面的電腦系統(IT)進行進一步處理。
由於之前的4 mA至20 mA或現場匯流排應用在資料通訊方面遇到了瓶頸，乙太網路開始成為通訊標準。首先是新的乙太網路標準10BASE-T1L，一種2線乙太網路解決方案，線路長達1000公尺，傳送速率為10 Mbps，同時支援PROFINET、Ethernet/IP、OPC UA、Modbus-TCP等傳輸協定。
透過這個標準，我們可以繼續使用現有的2線佈線以避免浪費既有的投資。
本文介紹了10BASE-T1L的基礎知識，並展示了與選擇各種應用適用連接器相關的產品。透過資料線實現各種互連裝置的電力傳輸在10BASE-T1L中也發揮著非常重要的作用。
簡介
資料通訊不僅在工業領域，在過程自動化領域也發揮著越來越重要的作用。之前的4 mA至20 mA或現場匯流排應用由於資料量的激增也開始遇到瓶頸，因此乙太網路開始成為通訊標準。
標準的4線乙太網路解決方案已發展為2線解決方案，我們稱之為10BASE-T1L，該解決方案由單對雙絞線或單對乙太網路(SPE)組成。
10BASE-T1L位於實體層之上，相容現有的100 Mbps或1000 Mbps工業乙太網路技術，因此可作為一種補充。
10BASE-T1L開始標準化，尤其是在過程自動化領域，並且有可能在該領域帶來翻天覆地的變化。目前，該領域的感測器和執行器通常都是透過4 mA至20 mA類比介面或現場匯流排進行連接。
與機械工程或工廠自動化不同，過程自動化的感測器和執行器通常與控制系統或遠端I/O系統有一定距離。常見的距離為200-1000公尺或更遠。
但10BASE-T1L到底是什麼，這項技術有什麼優勢，它為什麼會成為新標準？
這些問題將在以下部分回答。
10BASE-T1L 是什麼？
10BASE-T1L這個名字大致解釋了其含義。這裡使用了電氣與電子工程師協會(IEEE)縮寫。
介質類型中的”10″是指10 Mbps傳輸速率。”BASE”是指基頻訊號，即只有乙太網路訊號才能透過介質傳輸。”T”代表”雙絞線”。數字”1″代表1 km範圍。在這種情況下，後面跟著的”L”代表「長距離」，表示段長可能為1 km甚至更長。
此外，還存在其他網路技術，如10BASE-2（最大段長為185 m的較細同軸電纜）、10BASE-5（最大段長為500 m的較粗同軸電纜）、10BASE-F（光纜）或10BASE-36（具有多個基頻通道，且最大段長為3600 m的寬頻同軸電纜）。
10BASE-T1L 可以分類為 OSI 模型的哪一層？
10BASE-T1L可使用現有的2線基礎設施，線路長度高達1000 公尺，傳送速率為10 Mbps。物理乙太網路技術僅在開放系統互相連線(OSI)模型的第1層（位傳輸層或實體層）定義。10BASE-T1L在位傳輸層之上，支援常用乙太網路協定（如PROFINET、Modbus等）以及建築管理系統中常用的其他匯流排系統（如BACnet、KNX和LON）。表1為模型層及協定和匯流排系統概覽。

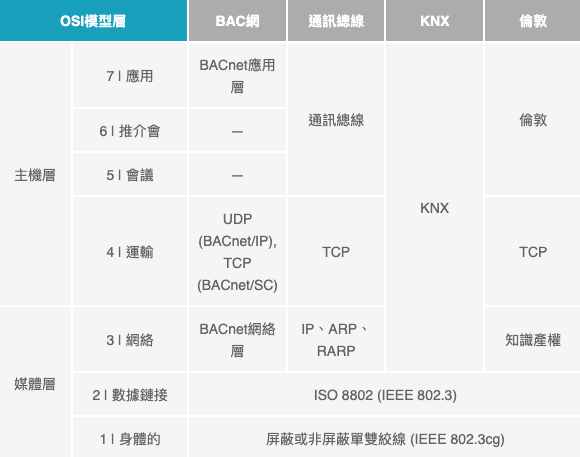

表1. OSI模型及其協定和匯流排系統概覽
10BASE-T1L 利用在第 1 層的特殊乙太網 PHY 實現。乙太網幀透過介質無關介面 （MII）、縮減 MII （RMII） 或縮減千兆 MII （RGMII） 在 MAC 和 PHY 之間傳輸。
MAC 由乙太網標準 IEEE 802.3 定義，並在資料連結層（第2層）中實現。PHY形成物理介面，負責對傳輸介質和數位系統之間的數據進行編碼和解碼。
10BASE-T1L可以與哪些設備和機器一起使用？現有基礎設施可以在多大程度上使用它？
10BASE-T1L設計用於在許多（如果不是大多數）過程自動化應用中取代 4 mA 至 20 mA 標準化訊號。然而，這並不意味著透過4 mA至20 mA電流迴路連接的舊款現場儀錶必須替換為支援10BASE-T1L的現場儀錶。這些傳統設備可以透過軟體可配置 I/O （SWIO） 模組進行連接，而遠端 I/O 則用於透過 10 Mbps 乙太網上行鏈路與 PLC 連接的收集點。
軟體可配置的I/O模組具有可重新配置的模組通道，這使得它們能夠快速、輕鬆、遠端地工作，而無需大量重新佈線。這些通道可以配置為電流和電壓的輸入或輸出，也可以配置為數位和類比。

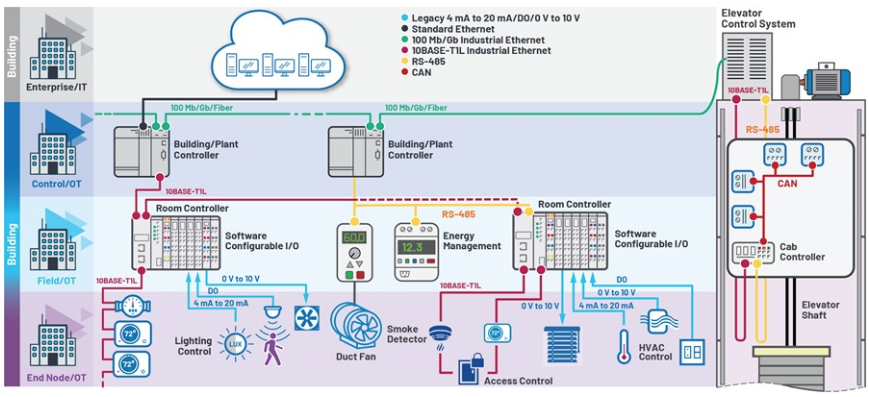

在某些情況下，需要透過10BASE-T1L提供設備電源及其數據資料，這是標準的一部分。圖1顯示了通過4 mA至20 mA電流迴路連接的傳統現場儀錶和支援10BASE-T1L功能的新型現場儀錶的混合示例。
圖1.使用傳統現場儀錶和10BASE-T1L現場儀錶的樣本架構。
10BASE-T1L 支援兩種幅度模式：2.4 V 用於長達 1000 m 的電纜，1 V 用於長達 200 m 的較短距離。透過1.0 V峰峰值幅度模式，該技術還可用於防爆環境（危險區域），並滿足嚴格的最大能耗要求。
一個行業聯盟指定了高級物理層（APL），它建立在10BASE-T1L標準之上，定義了過程自動化的本質安全操作。
Ethernet-APL 同樣支援，透過現場到雲連接到無縫過程自動化裝置轉換，包括食品和飲料、製藥以及石油和天然氣行業中具有潛在爆炸性環境的區域。此外，APL 還定義了單雙絞線的電源配置等級。
10BASE-T1L未定義具體的傳輸介質（電纜）。僅指定電纜的回波損耗和插入損耗要求。現場總線A型態電纜是首選電纜。這允許重複使用現有的PROFIBUS或基礎現場總線電纜。10BASE-T1L 在長達 1000 m 的電纜長度上與一對平衡的導體配合使用，沒有任何問題。但是，在嘈雜的工業環境中，需要使用像A型態電纜這樣的遮罩電纜，並使用連接器、螺絲端子或穿孔版。一些10BASE-T1L開關晶片具有整合的診斷功能，可以檢查電纜上的訊號品質。因此，10BASE-T1L是一種非常強大的通訊技術，即使電線混淆也不會造成問題。
10BASE-T1L有哪些優勢？
傳統的4 mA至20 mAHART®和現場總線設備的資料頻寬有限，僅為幾kbps。使用10BASE-T1L，可以達到10 Mbps的速度。這樣不僅可以傳輸過程值，還可以傳輸附加設備參數，例如配置和參數化資訊。將來，對於日益複雜的感測器，以及故障和網路診斷，例如感測器線路短路，將透過資料線快速的執行更新。配置也更容易，因為 10BASE-T1L 不再需要閘道和轉換器。透過消除閘道，大大降低了這些舊安裝的成本和複雜性，並清除這些設備產生的資料孤島。
此外，可以透過資料線路傳輸更高的功率。例如，本質安全區域（危險區域）的功率傳輸為 500 mW，在非本質安全區域甚至可以傳輸高達 60 W 的功率。
乙太網標準，如PROFINET，EtherNet/IP，HART-IP，OPC UA或ModbusTCP，以及物聯網協定，如MQTT，可以實現現場設備與雲的輕鬆而強大的連接。
10BASE-T1L是否也適用於交換模組？
與標準乙太網一樣，10BASE-T1L具有橋接器，可以耦合各種網段和設備。可以實現不同的網路拓撲，並用於為連接的設備供電。在過程自動化中，交換機通常連接到控制器、HMI 和雲。交換機允許以環形拓撲形式實現介質安全備用，以提高可用性。
在過程自動化中，與設備、感測器和執行器的連接也稱為支線，而交換機與控制系統之間的連接則稱為幹線。
設備整合密度不斷提高，帶來了更多的可能性。例如，10BASE-T1L交換機可以整合到感測器中，而該感測器可直接連接至亦由該交換機供電的其他感測器

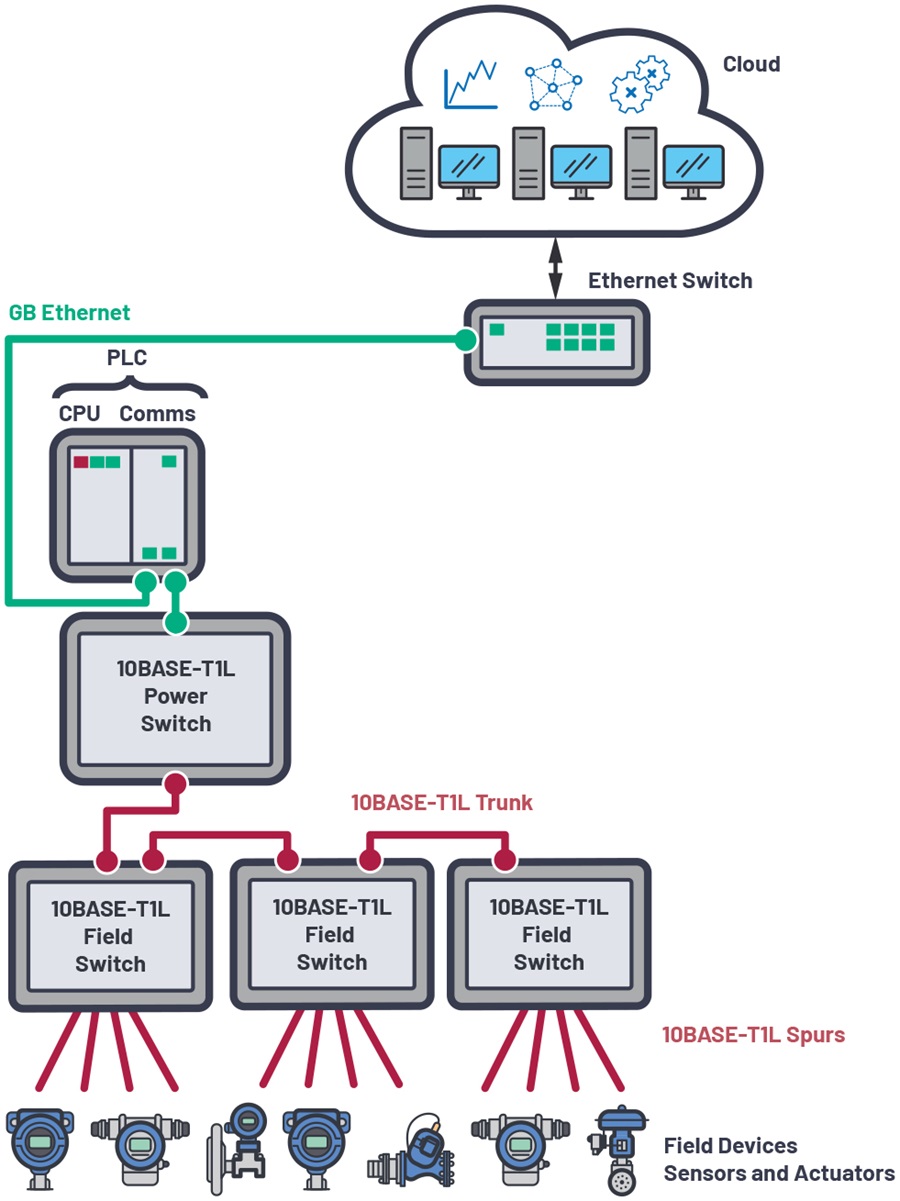

。圖 2 顯示了不同交換機的示例互連。
圖2.交換機互連圖的示例。
與支援 10BASE-T1L 的設備的通訊透過主機處理器進行。它通常需要整合式MAC功能，被動介質轉換器或具有10BASE-T1L埠的交換機。
我也可以透過「兩條線」為設備供電嗎？
10BASE-T1L標準不僅提供來自感測器和執行器的資料通訊，而且還提供了透過訊號線為其供電的功能。整體來說，10BASE-T1L可以在非本質安全區域提供高達60 W的功率。在防爆（本質安全）區域，功率限製為500 mW;在這種情況下，訊號幅度也從標準應用的2.4 V降低到1 V，以符合適用該區域的最大能量的嚴格要求。然而，因此，在本質安全區域只能縮短傳輸距離。

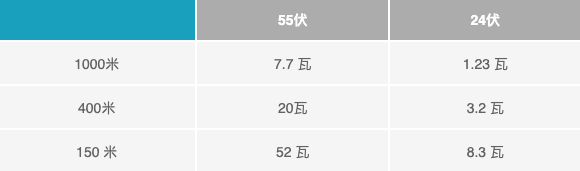

表3概述了在不同線路長度和區域，Type 18 AWG電纜可能的電力傳輸水準。
表3. 不同電纜長度(Type 18 AWG)的電力傳輸水準概覽
結論
10BASE-T1L為過程自動化提供了相對強大的通訊標準，與傳統的4 mA至20 mA應用相比，具有許多優勢，包括可重複使用現有基礎設施。
